产品信息
架构固定环 D Ø45mm d Ø25.4mm
产品编号：502008
产品描述
通常的光学实验室中已经配备了常用的光学平台，以及和平台连接的高度可调支架杆及接杆。光桥系统提供光学系统架构固定环（Fixed Mount）用于装配好的光学元件在光路系统中的固定及和其他产品的互连。
联合光科提供的架构固定环配有标M4及M6螺孔用于和光具座接杆连接。所有架构固定环都是CNC数控中心加密而成，具有极高的尺寸精度以及良好的同心度和垂直度。由于光桥系统的设计特点，多个或成组光学元件可以安装在同一个接杆顶部，同时保证光学元件之间的同轴精度。由于减少了独立调整平台及杆架的使用数量，使用者可以节约各独立调整平台及杆架所需的安装空间，是的整个光学实验系统变得更加紧凑。
联合光科可为您提供配套的光机元件，同时我们有大量的标准库现货供应。联合光科衷心期望在您构建光学实验系统的过程中，能为您提供简洁、经济、快捷的手段，并方便您使用过程中快捷的进行元件替换和调整。
产品特点
1. 配有标准M4及M6螺孔用于和光具座接杆连接；
2. 502000—502009也可用来夹持延长筒，镜筒，激光器等
联合光科提供的架构固定环配有标M4及M6螺孔用于和光具座接杆连接。所有架构固定环都是CNC数控中心加密而成，具有极高的尺寸精度以及良好的同心度和垂直度。由于光桥系统的设计特点，多个或成组光学元件可以安装在同一个接杆顶部，同时保证光学元件之间的同轴精度。由于减少了独立调整平台及杆架的使用数量，使用者可以节约各独立调整平台及杆架所需的安装空间，是的整个光学实验系统变得更加紧凑。
联合光科可为您提供配套的光机元件，同时我们有大量的标准库现货供应。联合光科衷心期望在您构建光学实验系统的过程中，能为您提供简洁、经济、快捷的手段，并方便您使用过程中快捷的进行元件替换和调整。
产品特点
1. 配有标准M4及M6螺孔用于和光具座接杆连接；
2. 502000—502009也可用来夹持延长筒，镜筒，激光器等
规格参数
- D Ø45mm
- d(mm) Ø25.4mm
- H(mm) 43mm
- T(mm) 15mm
- 与其他光桥部件联接固定方式 压圈锁紧
- 端口1-螺纹规格 N/A
- 端口2-螺纹规格 N/A
- 与接杆联接螺纹规格 M4&M6
- 标配压圈 515003
- 锁紧螺钉

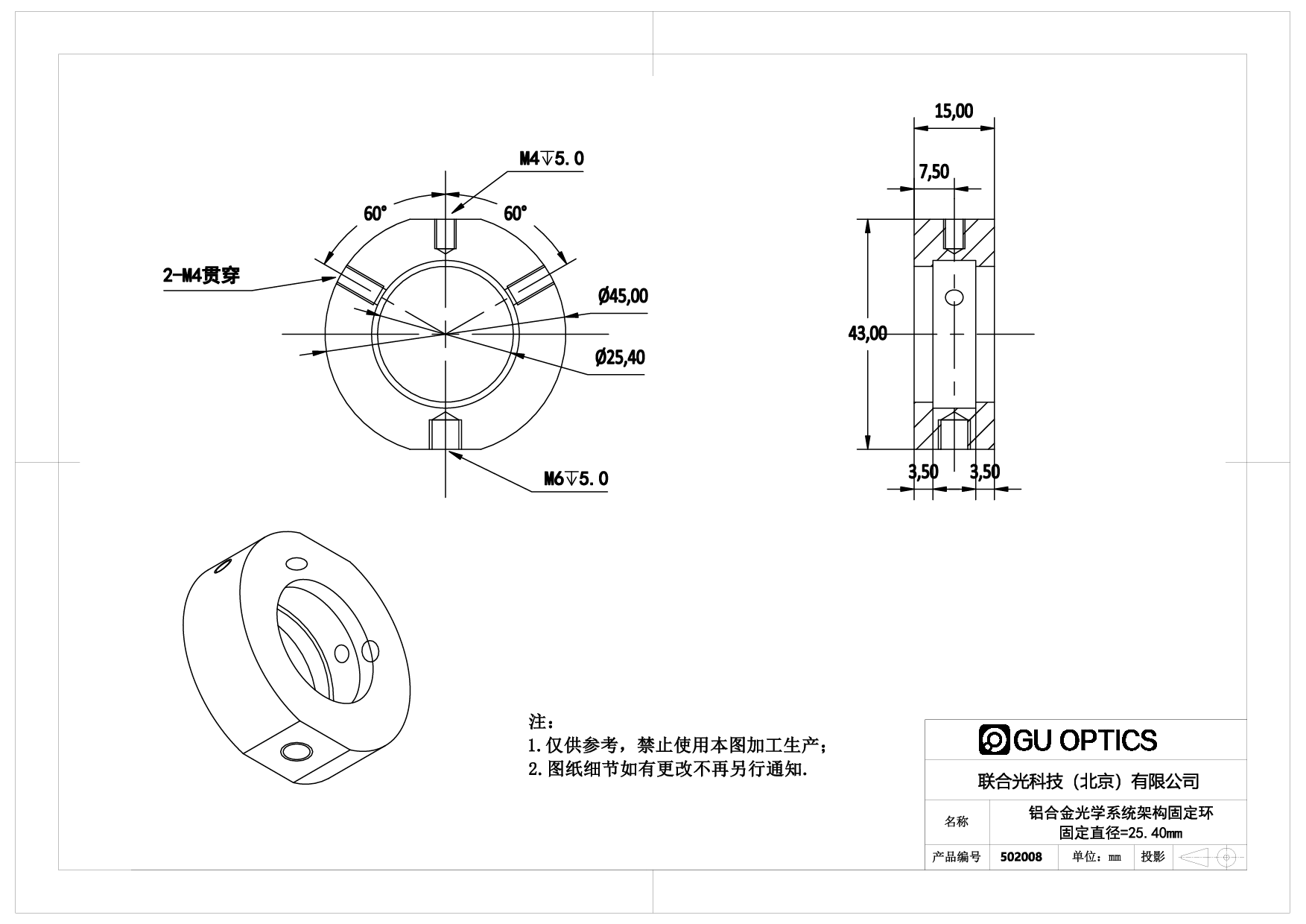

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
