产品信息
自定心螺旋调焦筒 Ø54.5mm Lmin=63.5mm
产品编号:506001
产品描述
自定心螺旋调焦筒(Self Centering Threaded Focus Tube)采取多头螺纹螺旋调节方式。在调整过程中,光学元件仅沿轴向位移,而不会产生任何旋转。带有焦距锁紧螺钉,方便调节到位后的锁定。
调焦部件为调整光学元件沿系统光轴的空间位置,以及其他场合的调焦应用提供了经济、快捷且足够精确的调整手段。常用的实验室光学元件间隔调节手段包括使用位移平台,道轨及滑块,以及其他粗糙的调节方式。采购精度高,行程长的位移平台价格不菲;当有多个元件之间间隔各需同步调整时,会涉及到实验平台空间是否足够,以及元件之间的间隔较短时无法使用等窘境。调焦部件为用户调整光学元件沿系统光轴的空间位置,以及其他各种需要进行调焦应用的场合提供了一系列快捷,经济,且足够精确的调整手段。
联合光科可为您提供配套的光机元件,同时我们有大量的标准库现货供应。
产品特点
1. 采取多头螺纹螺旋调节方式;
2. 在调整过程中,光学元件仅沿轴向位移,而不会产生任何旋转;
3. 带有焦距锁紧螺钉,方便调节到位后的锁定
调焦部件为调整光学元件沿系统光轴的空间位置,以及其他场合的调焦应用提供了经济、快捷且足够精确的调整手段。常用的实验室光学元件间隔调节手段包括使用位移平台,道轨及滑块,以及其他粗糙的调节方式。采购精度高,行程长的位移平台价格不菲;当有多个元件之间间隔各需同步调整时,会涉及到实验平台空间是否足够,以及元件之间的间隔较短时无法使用等窘境。调焦部件为用户调整光学元件沿系统光轴的空间位置,以及其他各种需要进行调焦应用的场合提供了一系列快捷,经济,且足够精确的调整手段。
联合光科可为您提供配套的光机元件,同时我们有大量的标准库现货供应。
产品特点
1. 采取多头螺纹螺旋调节方式;
2. 在调整过程中,光学元件仅沿轴向位移,而不会产生任何旋转;
3. 带有焦距锁紧螺钉,方便调节到位后的锁定
规格参数
- Dmax Ø54.5mm
- Lmin 63.5mm
- 调焦精度 0.05mm/div
- 调焦行程 30mm
- 端口1- 螺纹规格 M42x0.75-阳
- 端口2- 螺纹规格 M48x0.75-阳/M42x0.75-阴

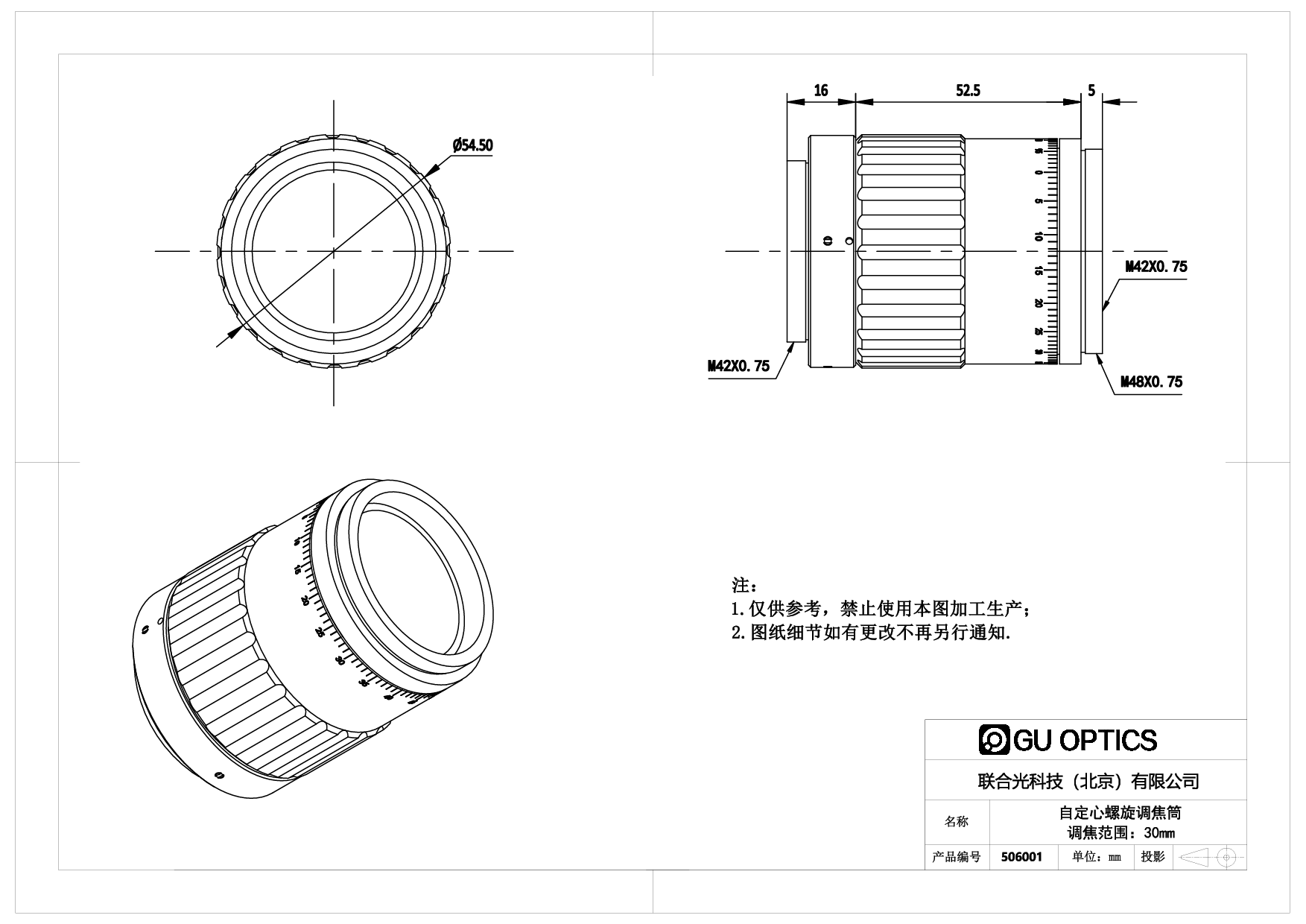

尺寸图
关于产品
1. 产品图均为渲染效果图,仅供参考。
2. 在购买夹持光学元件镜架时,请确定元件的尺寸及厚度,确保匹配。
3. 采购光学平台等产品,请联系我们确认搬运及安装事项。
4. 产品无质量问题,退换邮费需自行承担,退回时保持产品外观完好,性能无损伤,不影响二次销售;如产品有质量问题,请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件,保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
