530032 产品规格书
530032 产品规格书
产品信息
30mm笼式φ1英寸滤光片转轮 安装数量 6个 M6和M4螺孔
产品编号：530032
产品描述
530032是为30mm笼式共轴系统而设计的，具有六个带SM1螺纹的滤光片架，用于Φ1英寸的光学元件。弹簧式滤光片轮通过卡口定位，并将滤光片中心对准笼式系统。主体上固定的输入和输出端口也有SM1螺纹，用于兼容我们的Φ1英寸透镜套筒。笼杆通孔侧面伴有M3固定螺丝，六角扳手可以固定，底部包含两个M6和四个M4的安装孔。
产品特点
1. 最多可安装6个Φ1英寸(Φ25.4mm)的滤光片最大滤光片厚度为：6.4mm)；
2. 主体有SM1螺纹通孔，包括6个SM1压圈(530082)；
3. 底部螺孔用于安装接杆;兼容30mm笼式系统
产品特点
1. 最多可安装6个Φ1英寸(Φ25.4mm)的滤光片最大滤光片厚度为：6.4mm)；
2. 主体有SM1螺纹通孔，包括6个SM1压圈(530082)；
3. 底部螺孔用于安装接杆;兼容30mm笼式系统
规格参数
- 安装尺寸 25.4mm
- 安装数量 6个
- 底部安装螺纹类型 M4和M6
- 备注 附带6个SM1压圈

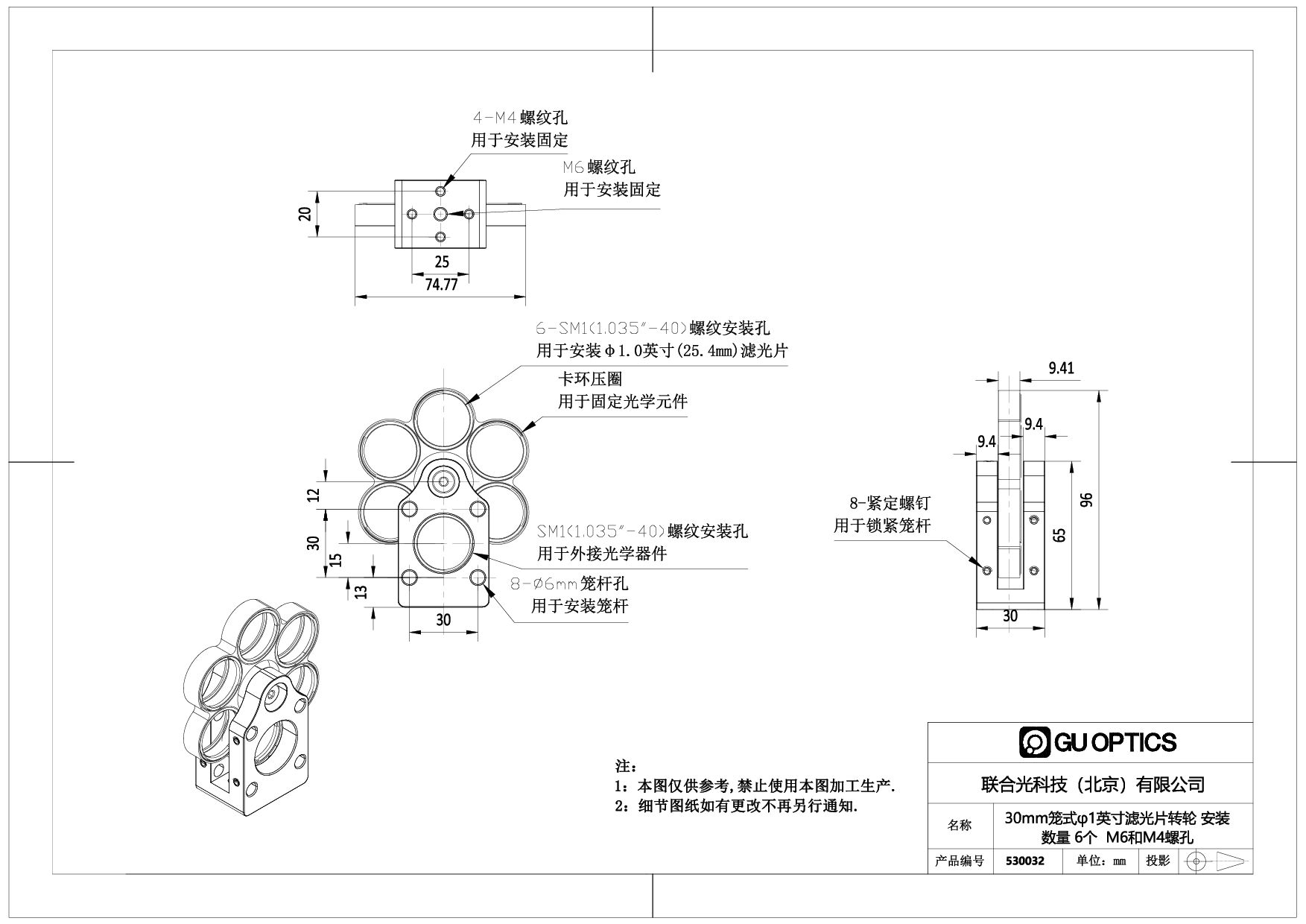

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
