530039 产品规格书
530039 产品规格书
产品信息
30 mm笼式立方体转接件 固定尺寸25.4×25.4×25.4mm M4螺纹孔
产品编号：530039
产品描述
笼式立方体转接件（立方体）可直接安装25.4 mm分束立方或分束立方转接件，侧面带4个SM1螺纹贯穿孔，便于连接具有SM2螺纹的结构件，SM2螺纹端口周围还有四个M3的螺孔，用于笼式立方体及其配件的固定，底部的M4螺纹孔可用于接杆的安装。联合光科光学笼式系统的性价比高，组装、移动顺畅，刚性好，为您提供调整、定位、倾斜安装等各类组件，便于调整光路。
产品特点
1. 可直接安装25.4mm分束立方或分束立方转接件；
2. 立方体侧面带SM1螺纹贯穿孔、M3螺纹孔，底部带M4螺纹孔；
3. 兼容30mm笼式系统;附带底板及三角形压板
产品特点
1. 可直接安装25.4mm分束立方或分束立方转接件；
2. 立方体侧面带SM1螺纹贯穿孔、M3螺纹孔，底部带M4螺纹孔；
3. 兼容30mm笼式系统;附带底板及三角形压板
规格参数
- 固定尺寸 25.4×25.4×25.4mm
- 螺纹孔规格 SM1
- 底部螺纹规格 M4

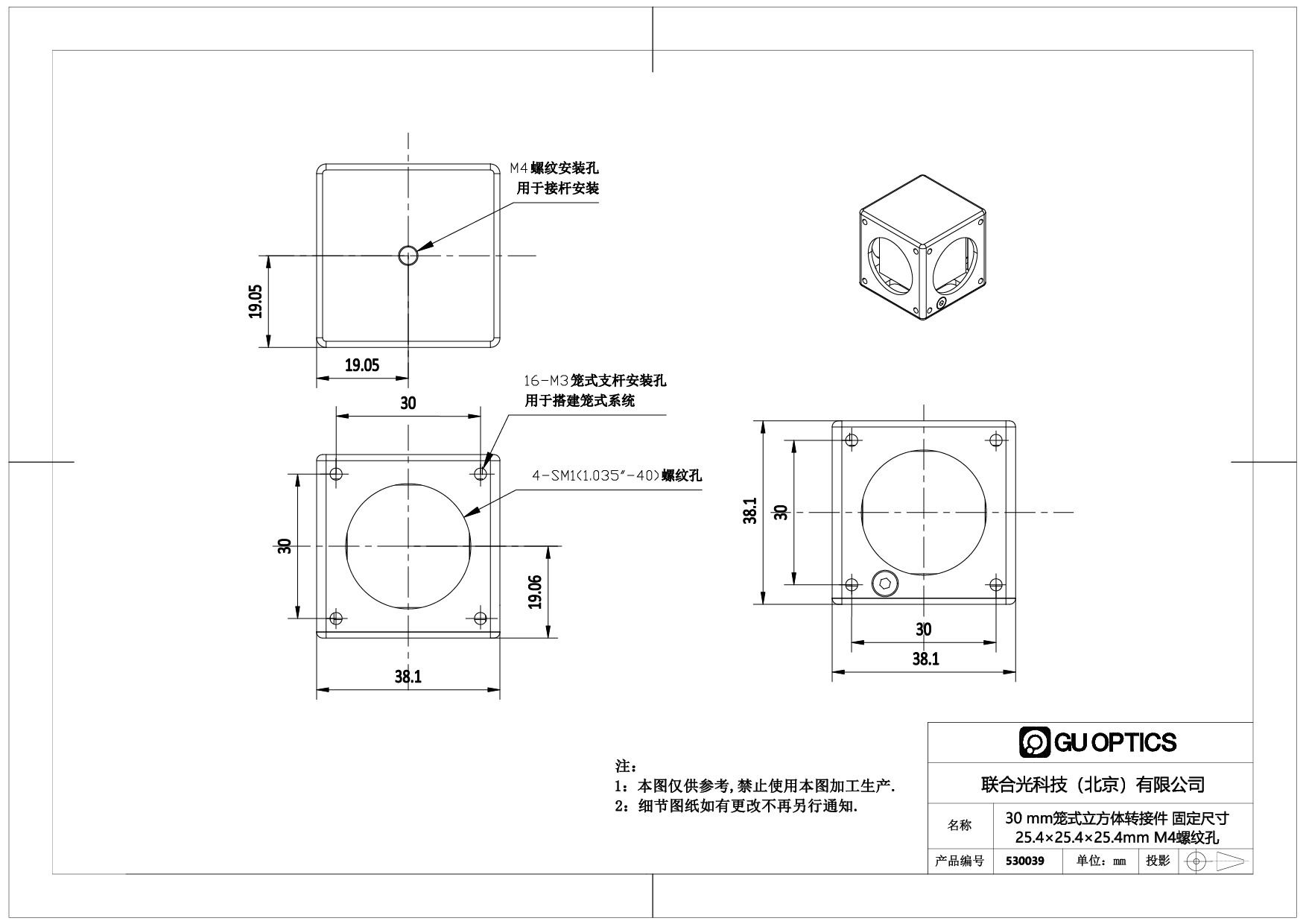

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
