产品信息
60mm笼式45°安装调整架 M3笼杆螺纹 M4/M6螺纹
产品编号：530049
产品描述
530048和530049兼容60mm笼式系统，适合搭建紧凑型系统。该镜架入射和出射端面均带有一个SM2螺纹孔，可以兼容SM2透镜套筒，斜面用于安装Φ50.8mm最小厚度6mm光学元件，紧定螺丝固定。带三个调节器，实现±4º俯仰和倾斜角度调节，±3mm线性位移。入射端面和出射端面相互垂直。两个调节器带旋钮，第三个调节器末端带内六角孔，三个调节器都可用2mm六角扳手进行调节。上下表面带M4安装螺纹孔（3个），适用安装光学接杆。
产品特点
1. 530048和530049适用安装Φ50.8mm最小厚度6mm光学元件；
2. ±4º的俯仰和倾斜调节,线性位移±2.5mm；
3. 联合光科笼式系统直角反射镜架适用于相对于光轴45°角安装反射镜
产品特点
1. 530048和530049适用安装Φ50.8mm最小厚度6mm光学元件；
2. ±4º的俯仰和倾斜调节,线性位移±2.5mm；
3. 联合光科笼式系统直角反射镜架适用于相对于光轴45°角安装反射镜
规格参数
- 安装尺寸 50.8mm
- 笼式接杆固定方式 M3螺纹孔
- 安装螺纹规格 M4/M6

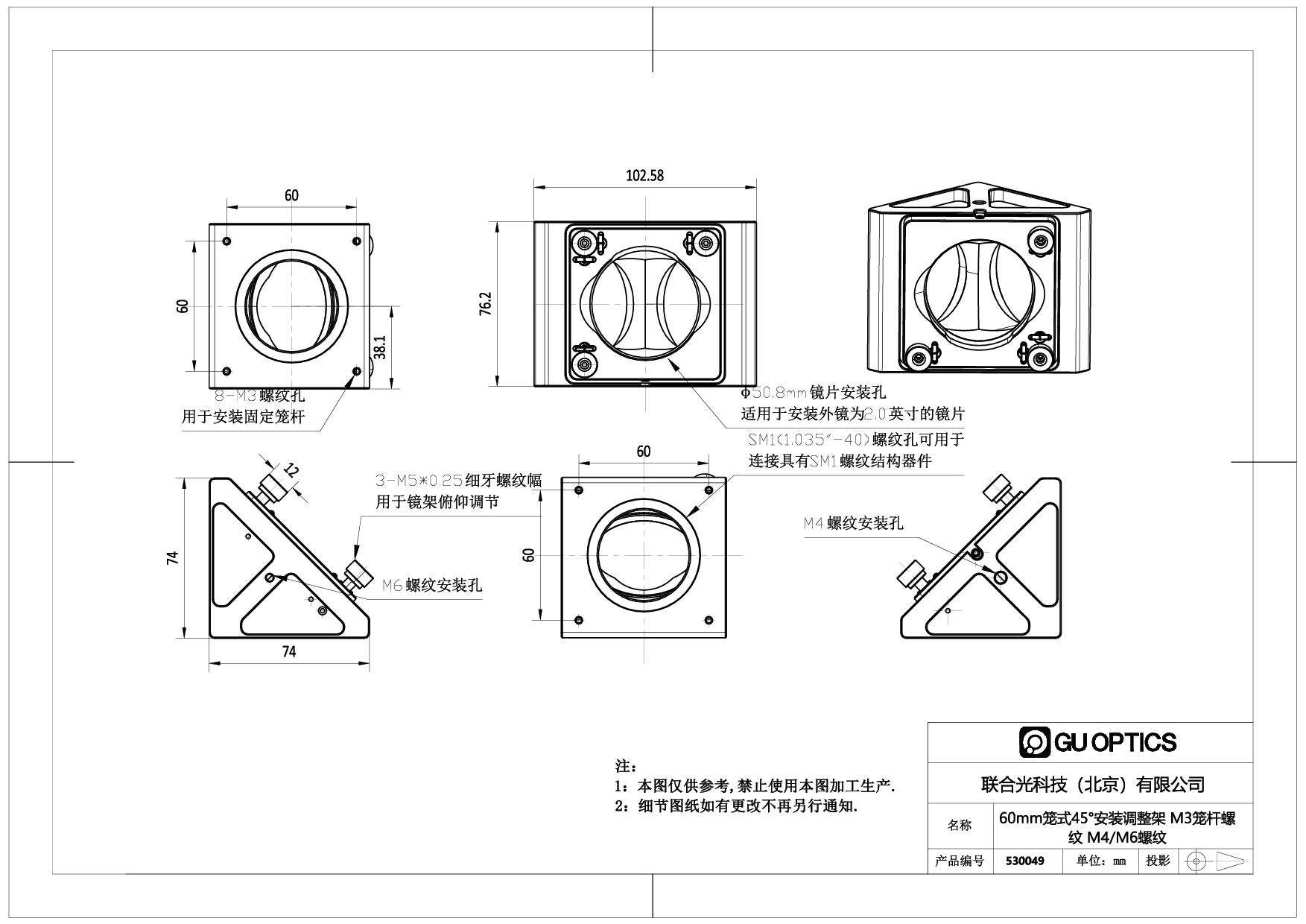

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
