530101 产品规格书
530101 产品规格书
产品信息
60mm笼板 固定尺寸φ50.8mm 厚22.9mm
产品编号：530101
产品描述
联合光科的60mm笼式系统安装板适用于Φ50.8mm的光学元件，兼容60mm的笼式系统。笼式组装系统提供了一种便捷方法，使用精密加工的构造模块系列产品来构建大型光机械系统，实现高灵活性和精确对准。60 mm笼式系统安装板为在笼式系统中安装之境Φ50.8mm光学元件提供了方法。每块笼板具有四个Φ6 mm通孔，用于60 mm笼杆。联合光科光学笼式系统的性价比高，组装、移动顺畅，刚性好，为您提供调整、定位、倾斜安装等各类组件，便于调整光路。
产品特点
1. 适用于Φ50.8mm光学元件；
2. 光学元件固定方式：附带2个SM2压圈（530083）；
3. 兼容60mm笼式系统
产品特点
1. 适用于Φ50.8mm光学元件；
2. 光学元件固定方式：附带2个SM2压圈（530083）；
3. 兼容60mm笼式系统
规格参数
- 固定尺寸 φ50.8mm
- 厚度 22.9mm
- 安装螺纹 M4
- 备注 附带两个SM2压圈

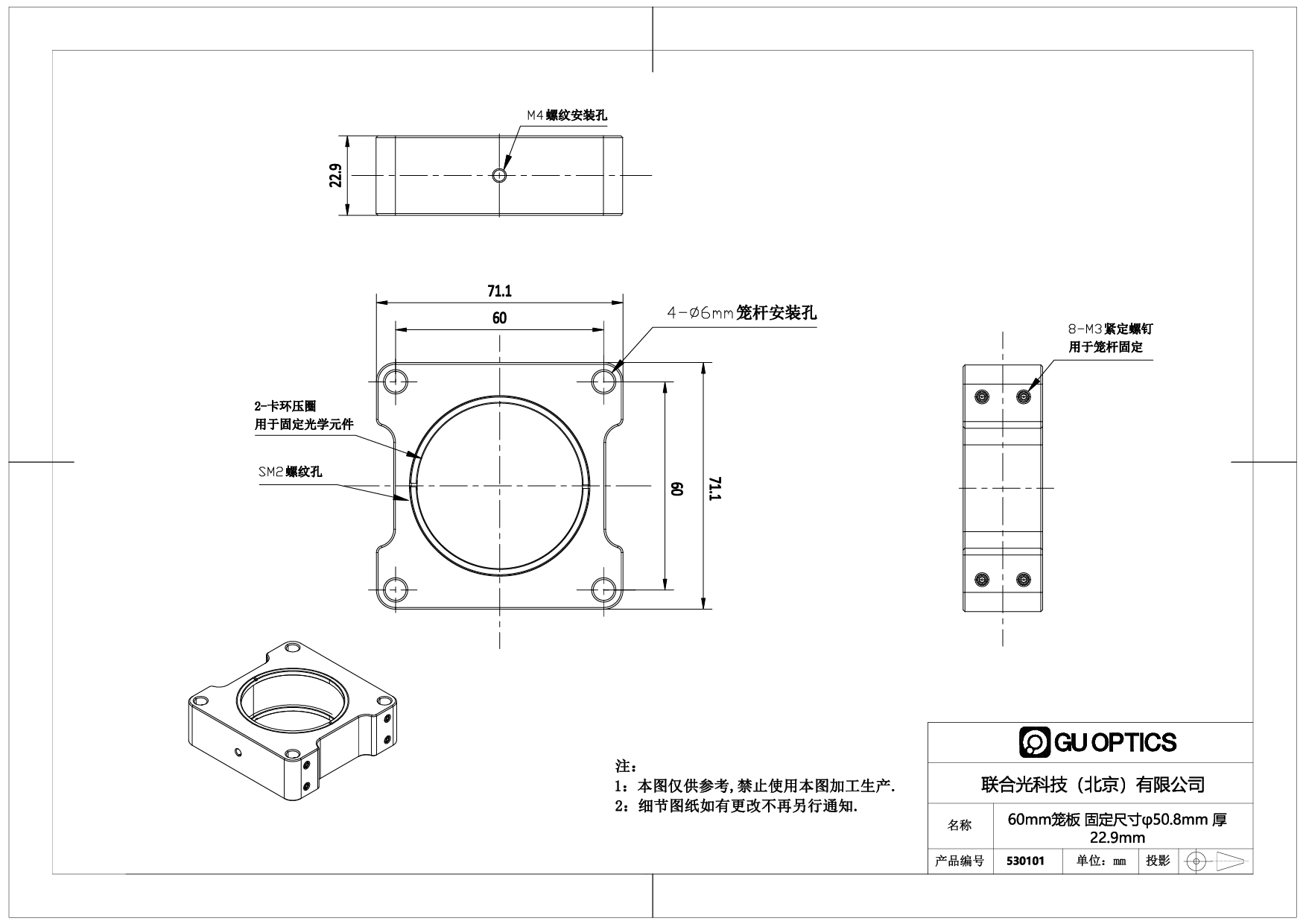

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
