产品信息

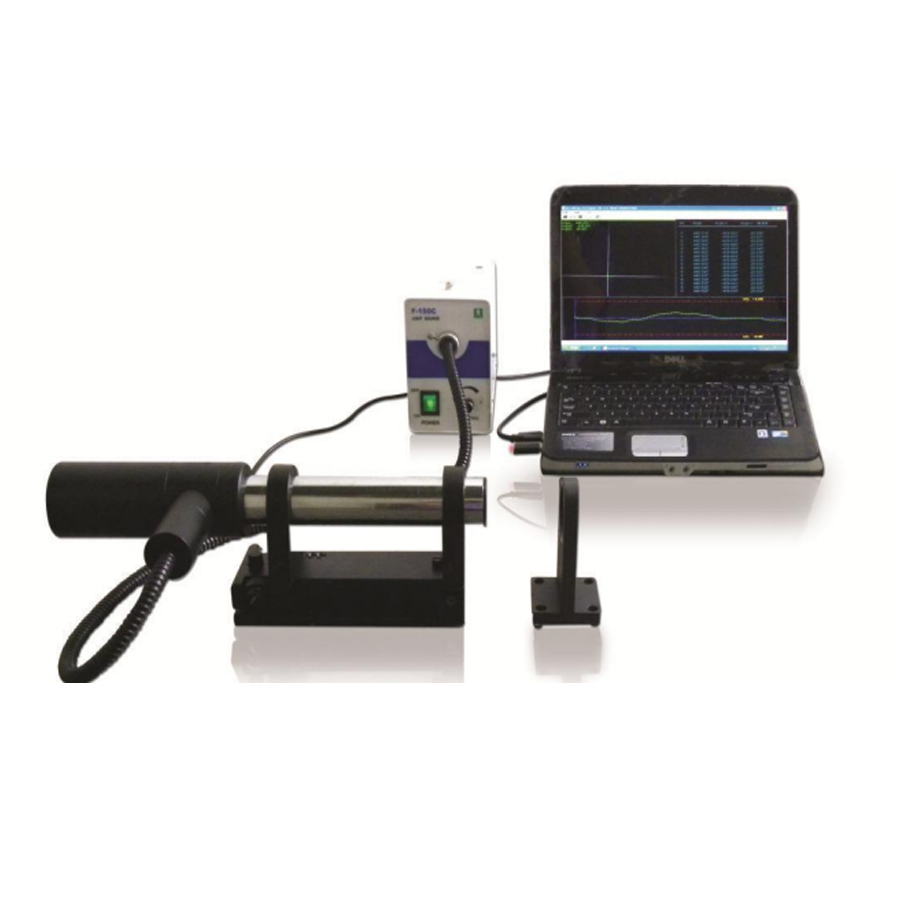

COMPACT-200-32光电自准直仪
紧凑型设计,精度高达0.3角秒,方便用户在作业现场快速找像
产品编号:COMPACT-200-32
产品描述
COMPACT系列自准直仪产品采用小型化设计,创造性地将光源供电及控制电路移植至USB接口内,并提供了实时视 频影像显示功能,尤其方便用户在作业现场快速找像。
产品保留了随机配置的集成的磁性反光镜附件以及便携式仪器箱;用户仅需插 入USB线缆和运行软件即可启动测量;1角秒的测量精度以及完善的配附件系统包括功能齐全的数据分析软件使得该系列产品尤其适用 于机械制造和光学制造现场使用。
用途:
产品特性
产品保留了随机配置的集成的磁性反光镜附件以及便携式仪器箱;用户仅需插 入USB线缆和运行软件即可启动测量;1角秒的测量精度以及完善的配附件系统包括功能齐全的数据分析软件使得该系列产品尤其适用 于机械制造和光学制造现场使用。
用途:
- 机床工业的质量保障(直线度、平面度、垂直度、平行度、旋转位置不确定度等)
- 自动角度调整
- 光学测角
- 角度位置监测
产品特性
- 紧凑型设计
- 精度高达0.3角秒
- XY双轴同时测量
- 视频影像找像辅助
- 高效LED光源,高达5万小时使用寿命
- 简洁易用的数据分析软件
- 丰富的测量配附件

规格参数
技术参数
型号 | COMPACT-200-32 |
物镜焦距 | 200mm |
物镜口径 | 32mm |
分辨率 | 0.1″ |
测量范围 | ≥3400″*2700″ |
精度 | ±100″内±0.5″,±1000″内±1″ |
数据处理和显示 | 计算机数据处理和显示,测量结果按需保存 |
