产品信息
雪崩光电探测模块 200M
产品编号：GU-APR-200M-A
产品描述
GU-APR系列雪崩光电探测模块集成了高速响应的雪崩光电二极管（APD）、低噪声放大器及高压供电模块，光纤或自由空间耦合，SMA连接器输出，具有高增益、高灵敏度、增益平坦等特点，主要应用于微弱光信号接收、光纤传感系统、空间光通信等领域。
产品特点
应用领域
产品特点
- 光谱范围：320-1000、850-1650nm
- 3dB带宽: 最高可至10GHz
- 低噪声
- 高增益
应用领域
- 弱光探测
- 光纤传感系统
- 空间光通信
规格参数
| 型号 | GU-APR-200M- A | |
| 光谱响应范围 | 850~1650nm | |
| 材料类型 | InGaAs | |
| 光输入 | 光纤 | 自由空间 |
| 光敏面直径 | - | 75um |
| 频率响应 | DC-200MHz | |
| 上升时间 | 1.5ns | |
| 响应度 | 0.9A/W@1550nm,M=1 | |
| 增益 | 11×104V/W | |
| 噪声等效功率NEP | 1.5pw/√Hz | |
| 饱和光功率 | 30uW | |
| 灵敏度 | -42dBm | |
通用参数
| 参数 | 数值 |
| 工作电压 | DC ±15V |
| 工作电流 | 200mA |
| 输入接头 | FC |
| 输出接头 | SMA(f) |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | AC ( DC耦合可定制 ) |
| 外形尺寸 | 76.0 × 72.6 × 44.0 74.0 × 68 × 20 |
极限条件
| 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
| 输入光功率 | Pin | mW | 10 | ||
| 工作电压 | Vop | V | ±13.5 | ±15 | ±16.5 |
| 工作温度 | Top | ℃ | -10 | 60 | |
| 存储温度 | Tst | ℃ | -40 | 85 | |
| 湿度 | RH | % | 5 | 90 |
特征曲线

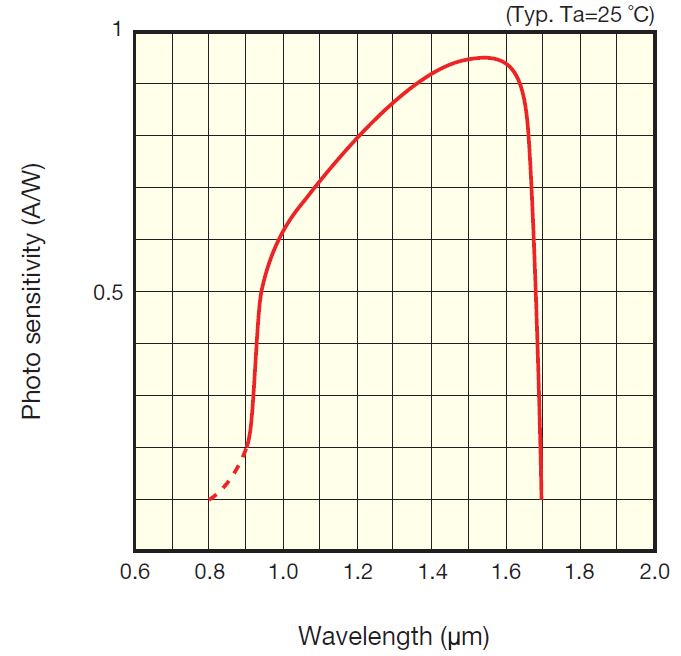

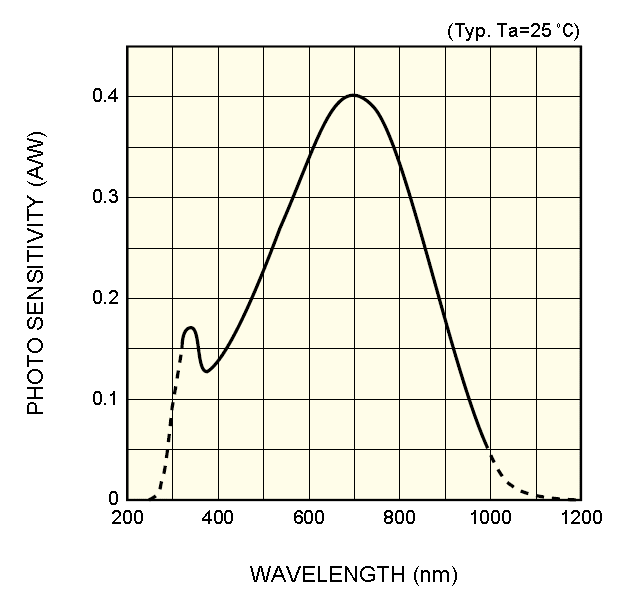

光谱响应曲线（A型） & 光谱响应曲线（B型）
订货信息
| GU | APR | XX | X | XX | XX |
| GU-APR-200M-A | 雪崩光探测模块 Avalanche Photoreceiver |
-3dB带宽： 200M---200MHz 500M---500MHz 1G---1GHz |
工作波长： A---850~1650nm B---320~1000nm |
输入类型： FC----光纤耦合 FS----Free space |
耦合类型： 空---默认500M 及以下带宽为DC耦合，1G及以上带宽为AC耦合 |
