GU-RF-20 产品规格书
GU-RF-20 产品规格书
产品信息

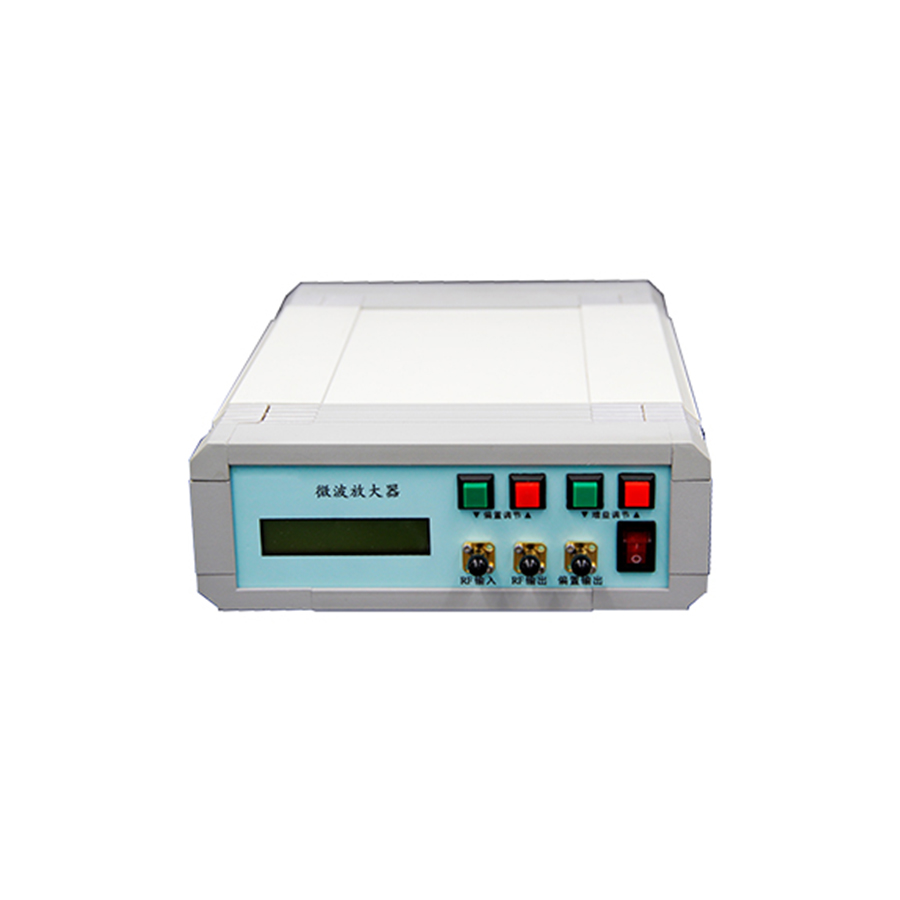

20G宽带微波放大器
产品编号：GU-RF-20
产品描述
GU-RF系列宽带微波放大器是专门针对高速铌酸锂电光调制器而设计的台式仪器，该仪器能将微小的高速信号电平放大到能驱动调制器的较高电平，进而驱动铌酸锂（LiNbO3）电光调制器工作，且在宽带范围内有较好的增益平坦度。
产品特点
应用领域
产品特点
- 高带宽~40GHz
- 增益可调
- 高度集成
- 使用方便
- 输出幅度可达9V
应用领域
- 10G光调制系统/40G光调制系统
- OC-48/STM-16 SONET/SDH及低速率通信系统
- 光纤传感系统
- 微波光子学
- OFDM系统
- 光纤测试系统
规格参数
| 参数 | 单位 | 最小值 | 典型值 | 最大值 |
| 工作频率范围 | Hz | 50K | 20G | |
| 输出幅值 | V | 5 | 9 | |
| 增益范围 | dB | 30 | ||
| 输出功率P1dB | dBm | 21 | ||
| 增益变化量（ripple） | dB | ±1.5 | ||
| 隔离度 | dB | -60 | ||
| 噪声指数 | dB | 7 | ||
| 输入/输出阻抗 | Ω | - | 50 | - |
| 输入电压幅值 | V | 0.5 | 1 | |
| 输入回波损耗 | dB | -10 | ||
| 输出回波损耗 | dB | -10 | ||
| 外形尺寸（L x W x H） | mm | 270 x 200 x 70 | ||
| 工作电压 | V | AC 220 | ||
| 射频接口 | K(f)-K(f) | |||
极限条件
| 参数 | 单位 | 最小值 | 最大值 |
| 输入电压幅值 | V | 1 | |
| 工作温度 | ºC | -10 | 60 |
| 储存温度 | ºC | -40 | 85 |
| 湿度 | % | 5 | 90 |
订货信息
| GU | RF | XX | XX | X |
| GU-RF-20 | 微波放大器 | 工作速率： 10---10Gbps 20---20Gbps 40---40Gbps |
输出特性： 空---标准 HO---高电压输出 RZ---RZ信号放大 |
封装形式 D---台式 |
