2/3″ 6.5×12.5×连续变倍显微镜头
连续变倍显微镜头因其高清晰度、多种放大倍数选择以及连续变倍的特性使得它在多个领域都能发挥重要作用。联合光科新推出了多款模块化连续变倍显微镜头。变倍主体不变，通过更换筒镜和物镜可以实现多种倍率的选择，筒镜和物镜更换便捷，在光学性能和大变焦范围之间实现良好平衡。可应用于教育科研、教学示范、生物工程、IT产业检测等领域。
主体倍率
倍率
产品编号
规格参数
3D预览
主体倍率
变倍方式
类型
倍率
货期
对比
价格
购买
联合光科新推出模块化连续变倍显微镜头，包括相机接口，筒镜，变倍主体和物镜。可以通过切换某个模块实现放大倍率、物方视野、工作距离、分辨率等的改变。
组成部分：

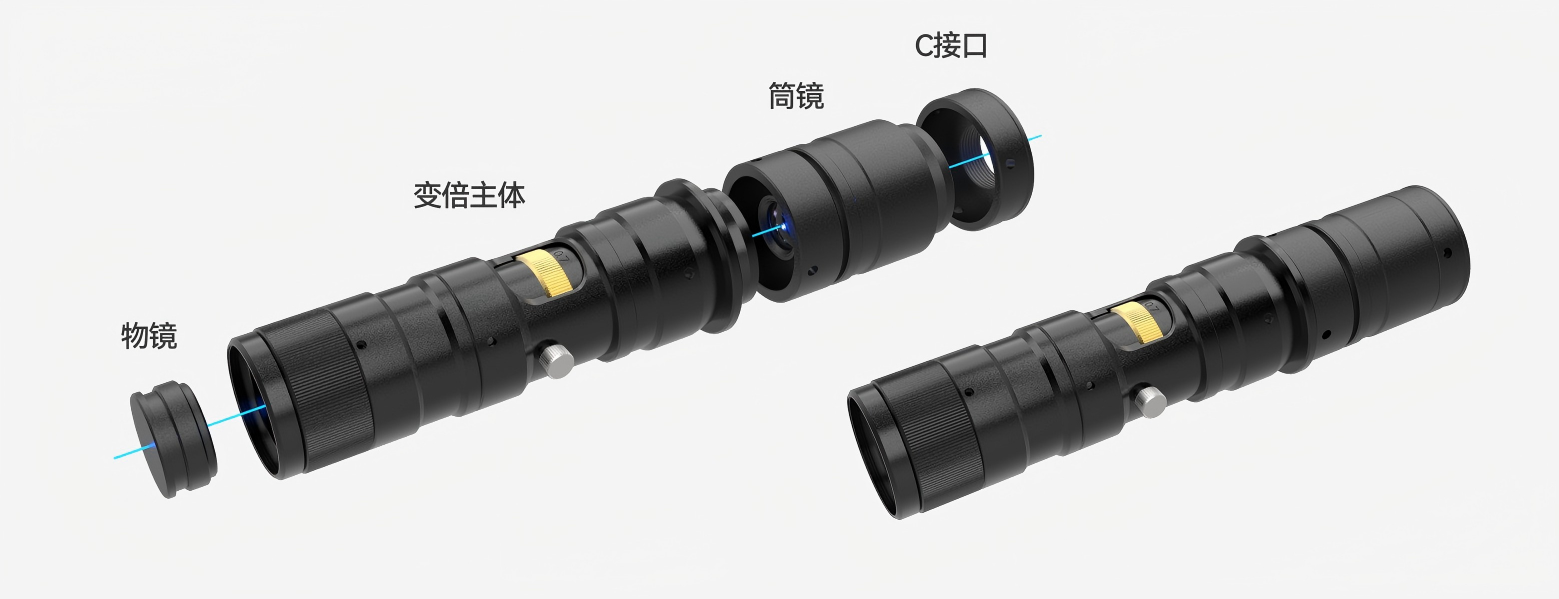

连续变倍显微镜头由C接口、筒镜、变倍主体、物镜四部分组成：
相机接口：c-mount接口，连接相机
筒镜：变倍镜头产生的中间像，再次成像到相机的传感器上，影响最终的总放大倍率。
变倍主体：核心部件，通过调整变倍环实现连续改变放大倍率，微调工作距离。联合光科提供两种倍率变倍主体：6.5×变倍主体，12.5×变倍主体。
6.5×变倍主体放大倍率范围0.7×-4.5×
12.5×变倍主体放大倍率范围0.58× - 7.5X
物镜：非必选配件，安装在变倍镜头前端的接口上，起到倍率变化作用，不同倍率工作距离变化。
*6.5×变倍主体和12.5×变倍主体的物镜不通用。
选型指南：
选型示例：
组合1，可以实现光学倍率覆盖2.8×-18×，视野范围0.61mm-3.93mm，需要下单物镜693028，变倍主体693019 -693022，相机C接口693012，筒镜693016或693018。
倍率范围=物镜倍率×变倍主体倍率×筒镜倍率
组合1倍率范围=693028倍率（2×）×693019倍率（0.7×-4.5×）×693016倍率（2×）=2.80×-18.00×

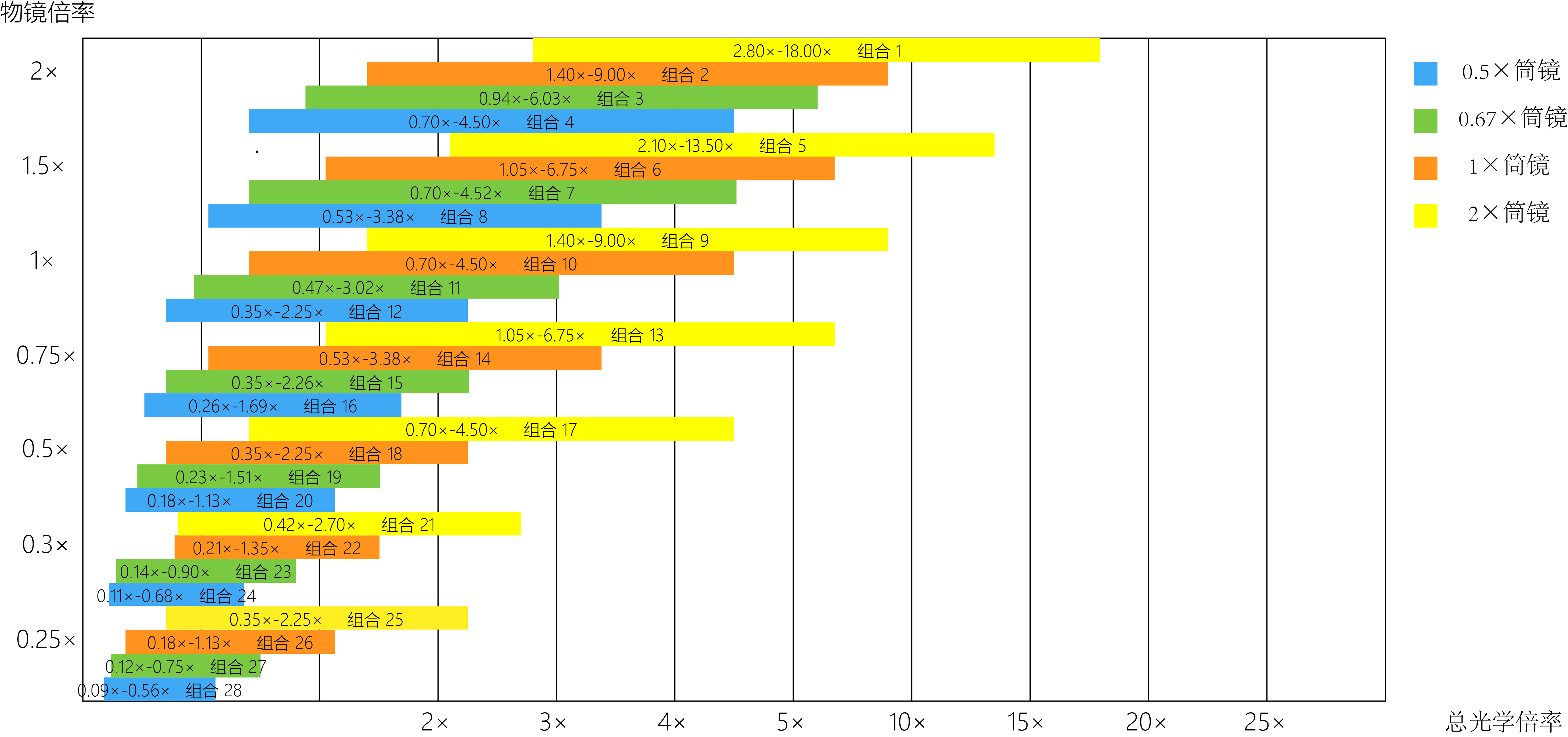

6.5×变倍主体的选型表
备注：
*视野说明：表格中视野是按照2/3”靶面相机计算。筒镜693013在低放大倍率场景时会有黑边，视野是按照1/3”靶面相机计算。
*6.5×变倍主体有四个型号可选693019、693020、693021、693022。
*693015和693016是标准版，693018和693017是mini版，标准版和mini版光学性能一致，mini版可以减少整体系统长度。

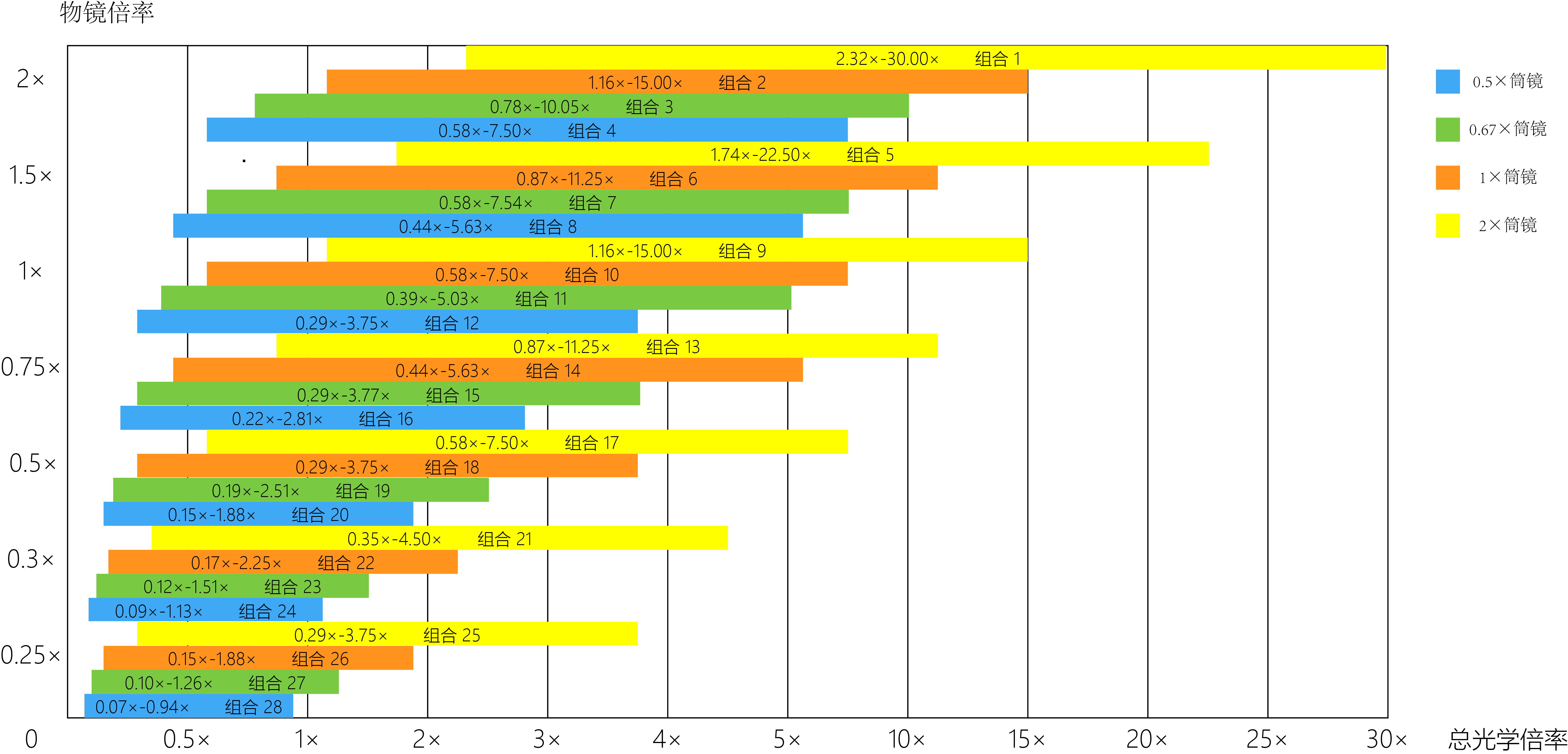

12.5×变倍主体的选型表
备注：
*视野说明：表格中视野是按照2/3”靶面相机计算。筒镜693013在低放大倍率场景时会有黑边，视野是按照1/3”靶面相机计算。
*13.5×变倍主体有三个型号可选693029、693030、693031。
*693015和693016是标准版，693018和693017是mini版，标准版和mini版光学性能一致，mini版可以减少整体系统长度。
组成部分：
连续变倍显微镜头由C接口、筒镜、变倍主体、物镜四部分组成：
相机接口：c-mount接口，连接相机
筒镜：变倍镜头产生的中间像，再次成像到相机的传感器上，影响最终的总放大倍率。
变倍主体：核心部件，通过调整变倍环实现连续改变放大倍率，微调工作距离。联合光科提供两种倍率变倍主体：6.5×变倍主体，12.5×变倍主体。
6.5×变倍主体放大倍率范围0.7×-4.5×
12.5×变倍主体放大倍率范围0.58× - 7.5X
物镜：非必选配件，安装在变倍镜头前端的接口上，起到倍率变化作用，不同倍率工作距离变化。
*6.5×变倍主体和12.5×变倍主体的物镜不通用。
选型指南：
选型示例：
| 组合 | 工作距离 | 倍率调节范围 | 视野对角线（2/3”） | 物镜 | 变倍主体* | C接口 | 筒镜 |
| 1 | 35mm | 2.80×-18.00× | 0.61mm-3.93mm | 693028 | 693019 | 693012 | 693016/693018 |
组合1，可以实现光学倍率覆盖2.8×-18×，视野范围0.61mm-3.93mm，需要下单物镜693028，变倍主体693019 -693022，相机C接口693012，筒镜693016或693018。
倍率范围=物镜倍率×变倍主体倍率×筒镜倍率
组合1倍率范围=693028倍率（2×）×693019倍率（0.7×-4.5×）×693016倍率（2×）=2.80×-18.00×
6.5×变倍主体的选型表
| 6.5×变倍镜头组合对照表 | |||||||
| 组合 | 工作距离 | 倍率调节范围 | 视野对角线(2/3”) | 物镜 | 变倍主体* | C接口 | 筒镜 |
| 1 | 35mm | 2.80×-18.00× | 0.61mm-3.93mm | 693028 | 693019 | 693012 | 693016/693018 |
| 2 | 1.40×-9.00× | 1.22mm-7.86mm | 693019 | 693012 | 693015/693017 | ||
| 3 | 0.94×-6.03× | 1.82mm-11.73mm | 693019 | 693012 | 693014 | ||
| 4 | 0.70×-4.50× | 1.22mm-7.86mm | 693019 | 693012 | 693013 | ||
| 5 | 50mm | 2.10×-13.50× | 0.81mm-5.24mm | 693027 | 693019 | 693012 | 693016/693018 |
| 6 | 1.05×-6.75× | 1.63mm-10.48mm | 693019 | 693012 | 693015/693017 | ||
| 7 | 0.70×-4.52× | 2.43mm-15.64mm | 693019 | 693012 | 693014 | ||
| 8 | 0.53×-3.38× | 1.63mm-10.48mm | 693019 | 693012 | 693013 | ||
| 9 | 87mm | 1.40×-9.00× | 1.22mm-7.86mm | 无物镜 | 693019 | 693012 | 693016/693018 |
| 10 | 0.70×-4.50× | 2.44mm-15.71mm | 693019 | 693012 | 693015/693017 | ||
| 11 | 0.47×-3.02× | 3.65mm-23.45mm | 693019 | 693012 | 693014 | ||
| 12 | 0.35×-2.25× | 2.44mm-15.71mm | 693019 | 693012 | 693013 | ||
| 13 | 104mm | 1.05×-6.75× | 1.63mm-10.48mm | 693026 | 693019 | 693012 | 693016/693018 |
| 14 | 0.53×-3.38× | 3.26mm-20.95mm | 693019 | 693012 | 693015/693017 | ||
| 15 | 0.35×-2.26× | 4.86mm-31.27mm | 693019 | 693012 | 693014 | ||
| 16 | 0.26×-1.69× | 3.26mm-20.95mm | 693019 | 693012 | 693013 | ||
| 17 | 163mm | 0.70×-4.50× | 2.44mm-15.71mm | 693025 | 693019 | 693012 | 693016/693018 |
| 18 | 0.35×-2.25× | 4.89mm-31.43mm | 693019 | 693012 | 693015/693017 | ||
| 19 | 0.23×-1.51× | 7.30mm-46.91mm | 693019 | 693012 | 693014 | ||
| 20 | 0.18×-1.13× | 4.89mm-31.43mm | 693019 | 693012 | 693013 | ||
| 21 | 126mm | 0.42×-2.70× | 4.07mm-26.19mm | 693024 | 693019 | 693012 | 693016/693018 |
| 22 | 0.21×-1.35× | 8.15mm-52.38mm | 693019 | 693012 | 693015/693017 | ||
| 23 | 0.14×-0.90× | 12.16mm-78.18mm | 693019 | 693012 | 693014 | ||
| 24 | 0.11×-0.68× | 8.15mm-52.38mm | 693019 | 693012 | 693013 | ||
| 25 | 318mm | 0.35×-2.25× | 4.89mm-31.43mm | 693023 | 693019 | 693012 | 693016/693018 |
| 26 | 0.18×-1.13× | 9.78mm-62.86mm | 693019 | 693012 | 693015/693017 | ||
| 27 | 0.12×-0.75× | 14.59mm-93.82mm | 693019 | 693012 | 693014 | ||
| 28 | 0.09×-0.56× | 9.78mm-62.86mm | 693019 | 693012 | 693013 | ||
*视野说明：表格中视野是按照2/3”靶面相机计算。筒镜693013在低放大倍率场景时会有黑边，视野是按照1/3”靶面相机计算。
*6.5×变倍主体有四个型号可选693019、693020、693021、693022。
| 型号 | 倍率 | 照明方式 | 变倍方式 | 微调（工作距离）方式 |
| 693019 | 6.5× | 无 | 手动 | 手动 |
| 693020 | 6.5× | 同轴光 | 手动 | 手动 |
| 693021 | 6.5× | 无 | 电动 | 手动 |
| 693022 | 6.5× | 无 | 电动 | 电动 |
*693015和693016是标准版，693018和693017是mini版，标准版和mini版光学性能一致，mini版可以减少整体系统长度。
| 型号 | 产品名称 | 放大倍率 | 长度 |
| 693015 | 1× 筒镜 | 1× | 120.5mm |
| 693016 | 2× 筒镜 | 2× | 163.2mm |
| 693017 | 1× mini筒镜 | 1× | 44mm |
| 693018 | 2× mini筒镜 | 2× | 46.4mm |
12.5×变倍主体的选型表
| 12.5×变倍镜头组合对照表 | |||||||
| 组合 | 工作距离 | 倍率调节范围 | 视野对角线(2/3) | 物镜 | 变倍主体* | C接口 | 筒镜编号 |
| 1 | 34.5mm | 2.32×-30.00× | 0.37mm-4.74mm | 693037 | 693029 | 693012 | 693016/693018 |
| 2 | 1.16×-15.00× | 0.73mm-9.48mm | 693029 | 693012 | 693015/693017 | ||
| 3 | 0.78×-10.05× | 1.09mm-14.15mm | 693029 | 693012 | 693014 | ||
| 4 | 0.58×-7.50× | 1.47mm-18.97mm | 693029 | 693012 | 693013 | ||
| 5 | 48mm | 1.74×-22.50× | 0.49mm-6.32mm | 693036 | 693029 | 693012 | 693016/693018 |
| 6 | 0.87×-11.25× | 0.98mm-12.64mm | 693029 | 693012 | 693015/693017 | ||
| 7 | 0.58×-7.54× | 1.46mm-18.87mm | 693029 | 693012 | 693014 | ||
| 8 | 0.44×-5.63× | 1.96mm-25.29mm | 693029 | 693012 | 693013 | ||
| 9 | 77.4mm | 1.16×-15.00× | 0.73mm-9.48mm | 无物镜 |
693029 | 693012 | 693016/693018 |
| 10 | 0.58×-7.50× | 1.47mm-18.97mm | 693029 | 693012 | 693015/693017 | ||
| 11 | 0.39×-5.03× | 2.19mm-28.31mm | 693029 | 693012 | 693014 | ||
| 12 | 0.29×-3.75× | 2.93mm-37.93mm | 693029 | 693012 | 693013 | ||
| 13 | 93mm | 0.87×-11.25× | 0.98mm-12.64mm | 693035 | 693029 | 693012 | 693016/693018 |
| 14 | 0.44×-5.63× | 1.96mm-25.29mm | 693029 | 693012 | 693015/693017 | ||
| 15 | 0.29×-3.77× | 2.92mm-37.74mm | 693029 | 693012 | 693014 | ||
| 16 | 0.22×-2.81× | 3.91mm-50.57mm | 693029 | 693012 | 693013 | ||
| 17 | 155mm | 0.58×-7.50× | 1.47mm-18.97mm | 693034 | 693029 | 693012 | 693016/693018 |
| 18 | 0.29×-3.75× | 2.93mm-37.93mm | 693029 | 693012 | 693015/693017 | ||
| 19 | 0.19×-2.51× | 4.38mm-56.61mm | 693029 | 693012 | 693014 | ||
| 20 | 0.15×-1.88× | 5.87mm-75.86mm | 693029 | 693012 | 693013 | ||
| 21 | 120mm | 0.35×-4.50× | 2.44mm-31.61mm | 693033 | 693029 | 693012 | 693016/693018 |
| 22 | 0.17×-2.25× | 4.89mm-63.22mm | 693029 | 693012 | 693015/693017 | ||
| 23 | 0.12×-1.51× | 7.30mm-94.36mm | 693029 | 693012 | 693014 | ||
| 24 | 0.09×-1.13× | 9.78mm-126.44mm | 693029 | 693012 | 693013 | ||
| 25 | 297mm | 0.29×-3.75× | 2.93mm-37.93mm | 693032 | 693029 | 693012 | 693016/693018 |
| 26 | 0.15×-1.88× | 5.87mm-75.86mm | 693029 | 693012 | 693015/693017 | ||
| 27 | 0.10×-1.26× | 8.76mm-113.23mm | 693029 | 693012 | 693014 | ||
| 28 | 0.07×-0.94× | 11.73mm-151.72mm | 693029 | 693012 | 693013 | ||
*视野说明：表格中视野是按照2/3”靶面相机计算。筒镜693013在低放大倍率场景时会有黑边，视野是按照1/3”靶面相机计算。
*13.5×变倍主体有三个型号可选693029、693030、693031。
| 型号 | 倍率 | 照明方式 | 变倍方式 | 微调（工作距离）方式 |
| 693029 | 12.5× | 无 | 手动 | 手动 |
| 693030 | 12.5× | 同轴光 | 手动 | 手动 |
| 693031 | 12.5× | 同轴光 | 电动 | 手动 |
*693015和693016是标准版，693018和693017是mini版，标准版和mini版光学性能一致，mini版可以减少整体系统长度。
| 型号 | 产品名称 | 放大倍率 | 长度 |
| 693015 | 1× 筒镜 | 1× | 120.5mm |
| 693016 | 2× 筒镜 | 2× | 163.2mm |
| 693017 | 1× mini筒镜 | 1× | 44mm |
| 693018 | 2× mini筒镜 | 2× | 46.4mm |
