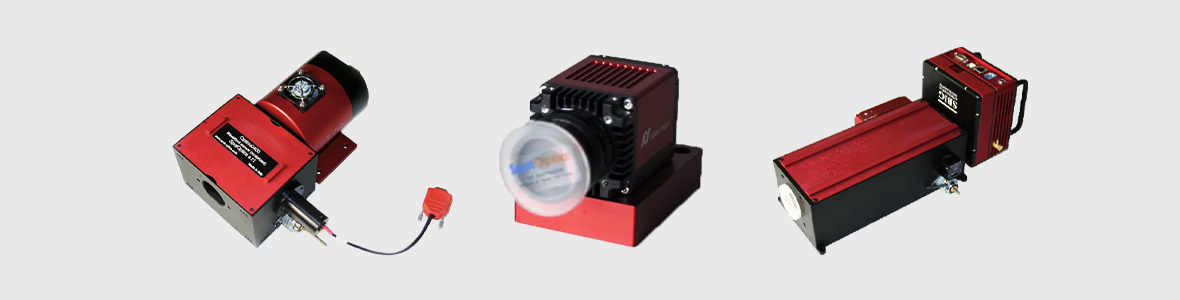

单通道波前传感器
单通道波前传感器
单通道波前传感器
光波在介质中传播时,光波同一时刻相位相同的所有点集合构成的面将其称为波前。Shack-Hartmann夏特哈克曼波前传感器原理是通过微透镜阵列和放置在其焦平面的CCD,平行入射的光束经过每一个微透镜汇聚到CCD上,CCD上接收对应的聚焦点。理想的平面波经过微透镜后成像的位置作为对应的零点,畸变的波前聚焦成像点与零点的偏差可计算出波前的局部斜率。从这个信息中,可以实时测量光强分布、波前像差、OTF 、 MTF 以及其它参数。

产品特点
  • 激光和光学元件的传输(单程)计量;
  • 宽波长范围(UV、Vis、SWIR、MWIR 和 LWIR);
  • 高重复性 (λ/1000) 和准确度 (λ/60);
  • 小巧轻便;
  • 用于 Shack-Hartmann 图像采集和分析的Senssoft 软件;
  • 用于测试不同光束尺寸的多种附件;
  • 由用户现场进行校准以实现高精度;
产品列表

单通道波前传感器

文件
产品编号
产品名称
货期
价格
购买
不同型号的OMI
特性 UV VIS SWIR MWIR LWIR
波长(μm) 0.193-1.1 0.38-1.05 0.9-1.7 1.5-5.4 8-14
探测器 CCD CMOSis InGaAs InSb uBolometer
分辨率(点阵) 75×75 45×45 35×35 35×35 35×35
测量速度(Hz) 7.5 90 高达344 350 25
软件功能 Zernikes/WF/MTF/PSF/诊断/对准

编号 波长范围(μm) 取样(S) Lenslet(d, fl)(mm) 测速 相机/环路(Hz)
OMI-S 0.4-1.06 37×37
45×45
75×75
0.3,41
0.2,(7,11,22)
0.15,7
90/25
OMI-S-HR
(高分辨率)
0.3-1.06 55×55
80×80
110×110
0.3,41
0.2,(7,11,22)
0.15,7
15/12
OMI-S-HS
(高速)
0.4-1.1 18×18
24×24
0.2,(7,11,22)
0.15,7
500/100
OMI-S-COOLED
(冷却)
0.35-1.06 45×45
65×65
90×90
0.3,41
0.2,(7,11,22)
0.15,7
1/1
OMI-DUV
(冷却)
0.12-1.1 32×32 0.2,22 31/31
OMI-S-UV-HR
(UV、Vis 和 NIR、高分辨率)
0.266-1.1 50×50
70×70
0.2,(7,11,22)
0.15,7
75/30
OMI-S-SWIR 0.9-1.8 38×38 0.2,(7,11) 100/50
OMI-S-SWIR-HR
(高分辨率)
0.9-1.8 60×60 0.2,(7,11) 100/50
OMI-S-MWIR 1.5 – 6 35×35 0.2,(7,11) 100/50
OMI-S-LWIR 8-14 35×35 0.5,4 25/25
