新品 标准激光测距传感器 Sd20…300mm 4针输出 模拟电压 红光
价格 请咨询
产品型号 460006
货期 请咨询
快递/邮费 顺丰速运（满500包邮）
产品文件资料 点击即可下载
关于价格
关于价格，网站显示的产品价格均为含税价，含税13%。为回馈会员用户，部分产品参与会员折扣，具体折扣详情见会员信息。
关于产品
关于产品，产品入库前都经过至少2次的检测（镀膜产品经过4次检测），质量有保证，请放心使用。
有关货期
有关货期，现货产品，当天下午四点前下单，均在当天或者第二天发出。没有现货的产品，请咨询 ，我们在尽快备货中，感谢等待。
关于物流
关于物流，产品均是顺丰速运物流，产品第二、或者第三天就能到您手上了。
关于发票
关于发票，产品均提供发票，税点是13个点，下单时填写相关发票信息即可。
关于收货
关于收货，产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。
关于退换货
关于退换货：光学产品属于特殊用品；已使用的产品会影响第二次销售，若非产品本身质量问题，一般不予退换；若产品未拆包装且在规定时间内，可联系客服申请退换。
关于定制&批量
关于定制，如果标准品中没有您需要的产品，可联系我们，或者通过邮件等方式说明您的定制需求。关于批量，如您需要批量购买，与我们联系，我们会给您一个优惠的价格。
- 测量距离Sd 20…300mm
- 光源 脉冲红色发光二极管
- 光源波长 630nm
- 调节方式 自学习和IO-Link
- 通信接口 IO-Link V1.1.3
- 输出电路 Analog 0…10VDC 推挽式/IO-Link
- 线路接口 2米直接出线，4针
- 外壳材质 塑料（ASA、PMMA）
| No. | 项目 | 规格 |
| 1 | 测量距离Sd | 20…300mm |
| 2 | 测量范围Mr | 280mm |
| 3 | 调节方式 | 自学习和IO-Link |
| 4 | 上电指示灯 | 绿色LED |
| 5 | 输出指示灯 | 黄色LED |
| 6 | 重复精度 | ≤150…4000µm(Raw) ≤120…3000µm(高速模式) ≤80…2000µm(标准模式) ≤40…1000µm(高精度模式) |
| 7 | 线性误差 | ±3%MR |
| 8 | 光束类型 | 点激光 |
| 9 | 交互影响抑制 | 是 |
| 10 | 光轴校准 | ＜2° |
| 11 | 温漂 | ＜0.3%Sde/K |
| 12 | 光源 | 脉冲红色发光二极管 |
| 13 | 光源波长 | 630nm |
| 14 | 响应时间/释放时间 | ＜1.5ms(Raw) ＜2.25ms(高速模式) ＜4.5ms(标准模式) ＜14ms(高精度模式) |
| 15 | 电源电压范围+Vs | 12…30VDC |
| 16 | 最大电流消耗（无负载） | 30mA |
| 17 | 压降Vd | ＜2VDC |
| 18 | 输出电路 | Analog 0…10VDC 推挽式/IO-Link |
| 19 | 负载电阻 | / |
| 20 | 输出电流 | 100mA(推挽式) |
| 21 | 开关量输出 | Light operate, switchable |
| 22 | 短路保护 | 是 |
| 23 | 反极性保护 | 是，Vs到GND |
| 24 | 通信接口 | IO-Link V1.1.3 |
| 25 | IO-Link端口类型 | A级 |
| 26 | 波特率 | 230.4 kBaud (COM3) |
| 27 | 周期时间 | ≥0.7ms |
| 28 | 过程数据长度 | 48位 |
| 29 | 过程数据结构 | Bit0=SSC1.1(distance) Bit1=SSC1.2(distance) 位2=质量 位3=报警 位8-15=比例因子 位16-47=32位测量值 |
| 30 | 参数可调 | 开关点 工作模式 时间过滤器 LED-function 输出逻辑 输出电路 模拟量输出特性 停用传感器元件 Locater function 自学习模式 |
| 31 | 其他数据 | 距离 过量增益 设备温度 |

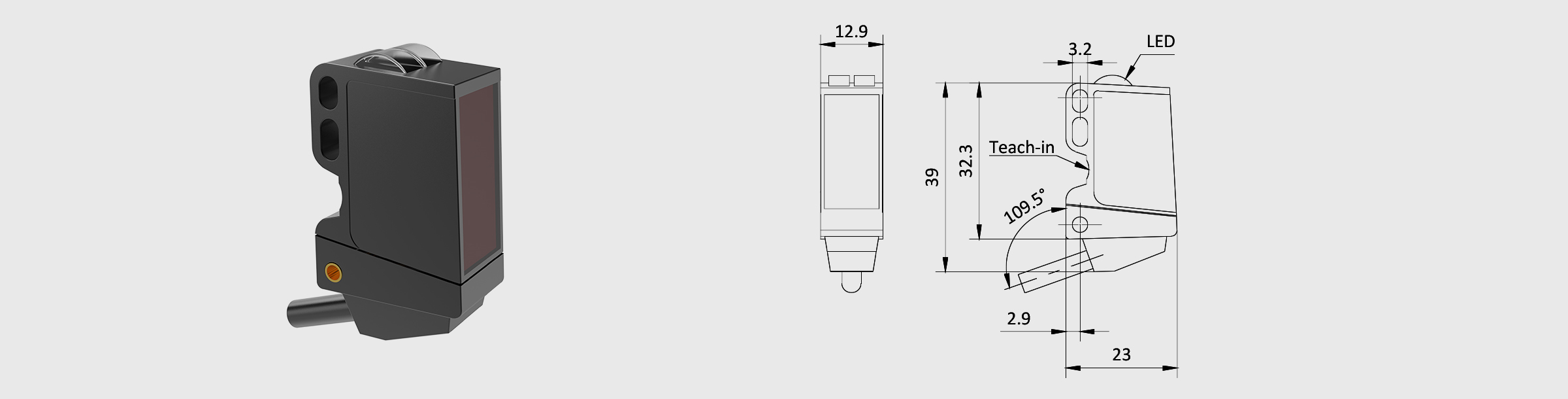

| 32 | 宽度/直径 | 12.9mm |
| 33 | 高度/长度 | 32.3mm |
| 34 | 深度 | 23mm |
| 35 | 类型 | 矩形 |
| 36 | 外壳材质 | 塑料（ASA、PMMA） |
| 37 | 前端光学元件 | PMMA |
| 38 | 线路接口 | 2米直接出线，4针 |
| 39 | 防护等级 | IP67 |
| 40 | 工作温度 | -25…+60°C |
| 41 | 储存温度 | -40…+70°C |
| 42 | 正弦振动 | IEC 60068-2-6:2008 10g(10-2000Hz)，单轴150分钟 |
| 43 | 半正弦振动 | IEC 60068-2-27:2009 50g/11ms,单轴单方向10次冲击 |
联合光科提供Baumer激光测距传感器，广泛应用于工业自动化领域，为质量检测、精确定位、过程监控等任务提供高精度的非接触式测量解决方案。
