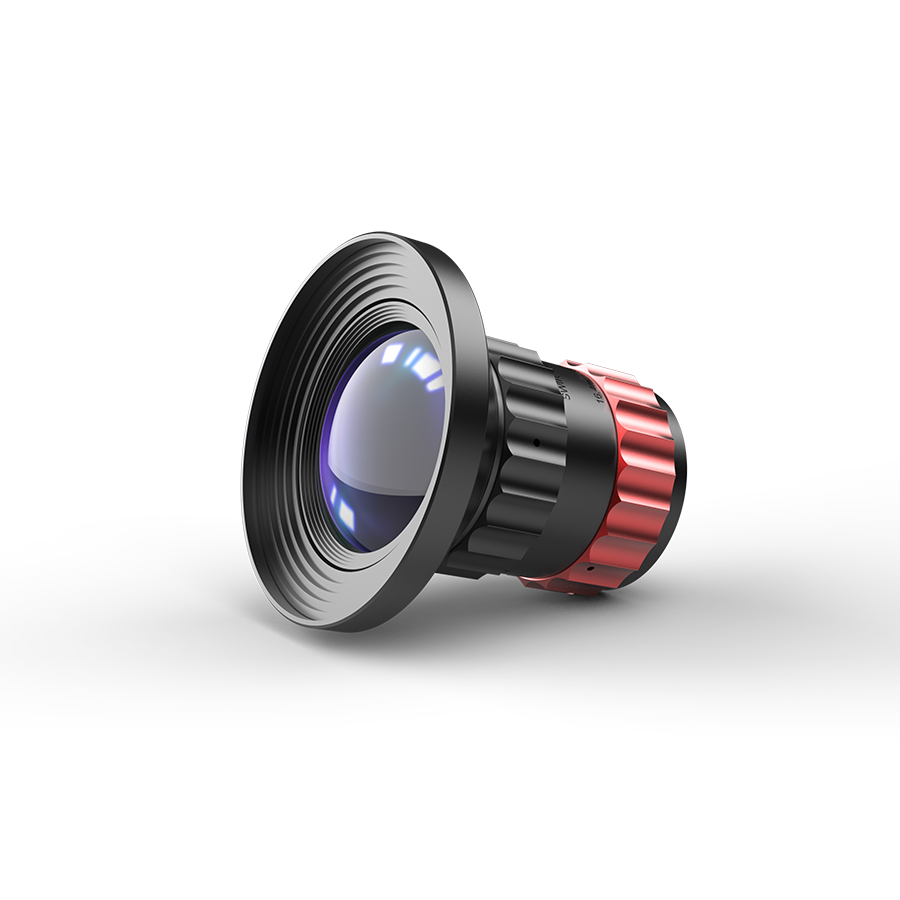

焦距8.5mm 1" 900-1700nm SWIR镜头
分享
微信咨询
微信扫码咨询

会员价 焦距8.5mm 1" 900-1700nm SWIR镜头

1" 像面设计，最大成像尺寸达16.4mm，匹配绝大多数的面阵短波近红外相机

价格

产品型号 680020

货期 现货

快递/邮费 顺丰速运（满500包邮）

数量
加入购物车 在线咨询
产品文件资料 点击即可下载
3D预览 CAD PDF Auto CAD DXF eDrawing Step 产品单页 生成规格书 规格书下载操作步骤
关于价格
关于价格，网站显示的产品价格均为含税价，含税13%。为回馈会员用户，部分产品参与会员折扣，具体折扣详情见会员信息。
关于产品
关于产品，产品入库前都经过至少2次的检测（镀膜产品经过4次检测），质量有保证，请放心使用。
有关货期
有关货期，现货产品，当天下午四点前下单，均在当天或者第二天发出。没有现货的产品，请咨询 ，我们在尽快备货中，感谢等待。
关于物流
关于物流，产品均是顺丰速运物流，产品第二、或者第三天就能到您手上了。
关于发票
关于发票，产品均提供发票，税点是13个点，下单时填写相关发票信息即可。
关于收货
关于收货，产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。
关于退换货
关于退换货：光学产品属于特殊用品；已使用的产品会影响第二次销售，若非产品本身质量问题，一般不予退换；若产品未拆包装且在规定时间内，可联系客服申请退换。
关于定制&批量
关于定制，如果标准品中没有您需要的产品，可联系我们，或者通过邮件等方式说明您的定制需求。关于批量，如您需要批量购买，与我们联系，我们会给您一个优惠的价格。
技术参数 详细规格 数据曲线 相关产品 详情描述
焦距 8.5mm
F/# F1.4-F22
最大传感器尺寸 1″
接口 C
工作距离 0.3m～∞
工作波长 900-1700nm
视场角 88.824°×76.07°×60.28°
畸变 -5.27%@y=8mm
重量 <380g
  No. 项目 规格
1 CCD 1"(16.4mm)
2 焦距 8.5mm
3 接口 C-Mount
4 光圈范围 F1.4-F22
5 对焦范围 0.3m~∞
6 视场角
(对角×水平×垂直)		 1" 88.824°×76.07°×60.28°
2/3" 65.836°×54.314°×41.682°
1/2'' 51.338°×41.804°×31.786°
1/3" 35.09°×30.556°×22.726°
7 对象大小
(在最近对焦距离处)		 1" 321.944×254.76×188.043mm
2/3" 209.996x165.924x122.896mm
1/2'' 155.372×123.295×91.83mm
1/3" 101.998×88.095×64.777mm
8 后焦距（in air） 11.138mm
9 操作方式 对焦 手动
光圈 M-Iris
10 畸变率
（最佳工作距0.5m）		 1"  -5.27%@y=8㎜
2/3" -3.61%@y=5.33㎜
1/2''   -2.34%@y=4.0㎜
1/3"   -1.14%@y=2.66㎜
11 工作波长 900~1700nm

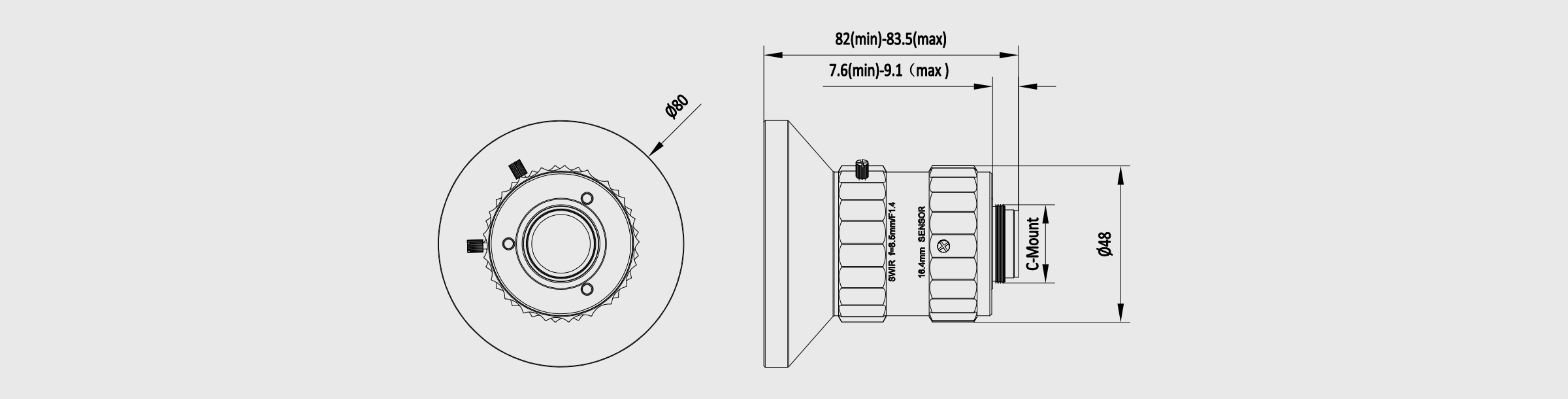

12 镜头尺寸（宽×长） 80x83.5mm
13 重量 <380g
14 工作温度 −30 °C ~+70 °C
15 滤镜尺寸 M77x0.75
16 入瞳距离 21.26mm
17 入瞳直径 5.86mm
18 出瞳距离 -61.07mm
19 出瞳直径 45.52mm
20 光学总长 89.82
21 放大倍率（最佳工作距0.5m） -0.01623786

对焦距离 放大倍率 前景深(mm) 后景深(mm)
200mm -0.038376  11.3577  12.81
250mm -0.031270  17.4980  20.35
300mm -0.026385  24.8493  29.78
350mm -0.022820  33.3620  41.22
400mm -0.020104  42.9895  54.76
450mm -0.017965  53.6873  70.51
500mm -0.016238  65.4135  88.59
550mm -0.014814  78.1282  109.13
600mm -0.013619  91.7937  132.26
650mm -0.012603  106.3739  158.13
700mm -0.011728  121.8348  186.89
750mm -0.010966  138.1440  218.72
800mm -0.010298  155.2705  253.78
焦距25mm 1" 700-1700nm SWIR镜头

焦距25mm 1" 700-1700nm SWIR镜头
焦距35mm 1" 700-1700nm SWIR镜头

焦距35mm 1" 700-1700nm SWIR镜头
焦距50mm 像面25.6mm 800-1800nm F接口 SWIR镜头

焦距50mm 像面25.6mm 800-1800nm F接口 SWIR镜头
焦距50mm 像面25.6mm 800-1800nm M42接口 SWIR镜头

焦距50mm 像面25.6mm 800-1800nm M42接口 SWIR镜头
GA 1"SWIR短波近红外镜头系列为1”像面设计，像面直径达16.4mm，F#1.4，工作波长为700-1700nm，匹配绝大多数的面阵短波近红外相机。 产品特点 1，1”像面设计，最大成像尺寸达16.4mm 2，工作波长700-1700nm 3，大光圈设计，适用于低照度环境 4，特殊光学优化，中心与边缘一致性高
