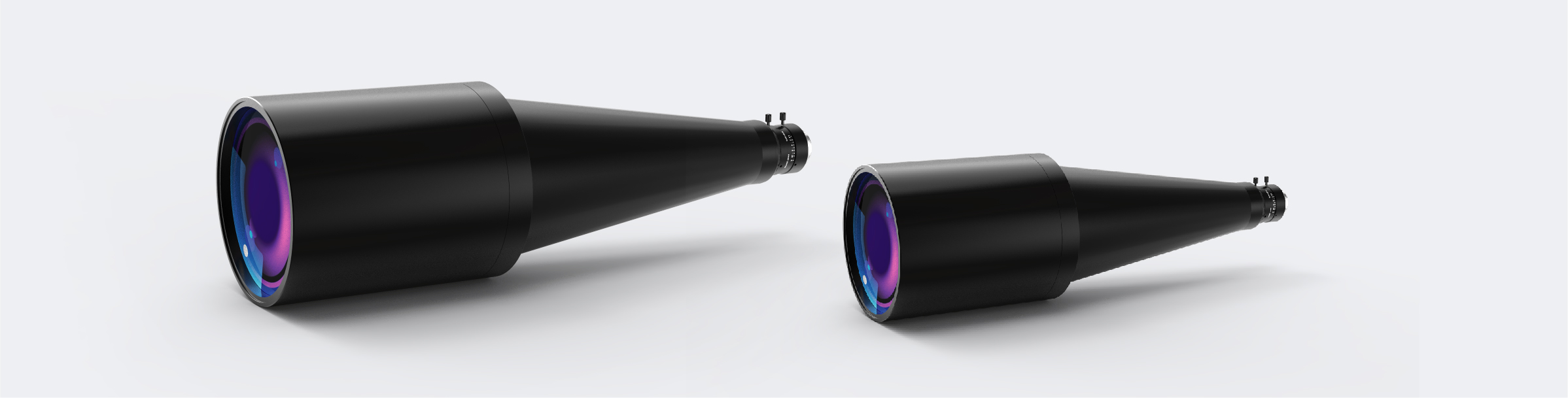

360° 外侧环视镜头
360°外侧环视镜头是一种可以同时拍摄被测物顶面与侧面的镜头。此类型镜头被广泛应用于圆柱体检测,如药瓶,瓶盖,螺母等。普通镜头成像的视场角,是向外扩张的。被测物距离镜头越近,放大倍率越大,成像尺寸越大。靠近镜头的物体会全部遮挡后方相同大小的物体。因此,摆放在视场中心的圆柱体,侧面会被顶面完全遮挡,无法采集图像。
360°外侧环视镜头采用全新的光路设计,可以实现镜头的视场角收缩,视场范围被局限在一个倒立的圆锥角内。被测物距离镜头越近,放大倍率越小,成像尺寸越小。摆放在视场中心的圆柱体,侧面不会被顶面遮挡,镜头可以采集到侧面图像。使用普通镜头检测圆柱体的顶面与侧面时,需要使用多个镜头+相机的组合分别获取图像并对获得的图像进行拼接。
多个镜头+相机的组合系统,图像拼接时难度大、系统故障率高的问题一直难以解决。因此针对圆柱体样品的检测,如药瓶,瓶盖,螺母等,360°外侧环视镜头提供了更高稳定性的解决方案,在这些场合获得了广泛应用。

产品特点
1. 适用于圆柱体、立方体的多面成像;
2. 只需要一台相机即可拍摄多个表面,增强系统稳定性;
3. 上表面与侧面连续成像,可避免图像拼接。

360° 外侧环视镜头

最大传感器尺寸

工作距离

最小视野

最大视野

产品编号
规格参数
3D预览
最大传感器尺寸
工作距离
最小视野
最大视野
货期
对比
价格
购买
1/2"
23mm~82mm
10×5mm
55×15mm
现货
¥20,000.00
