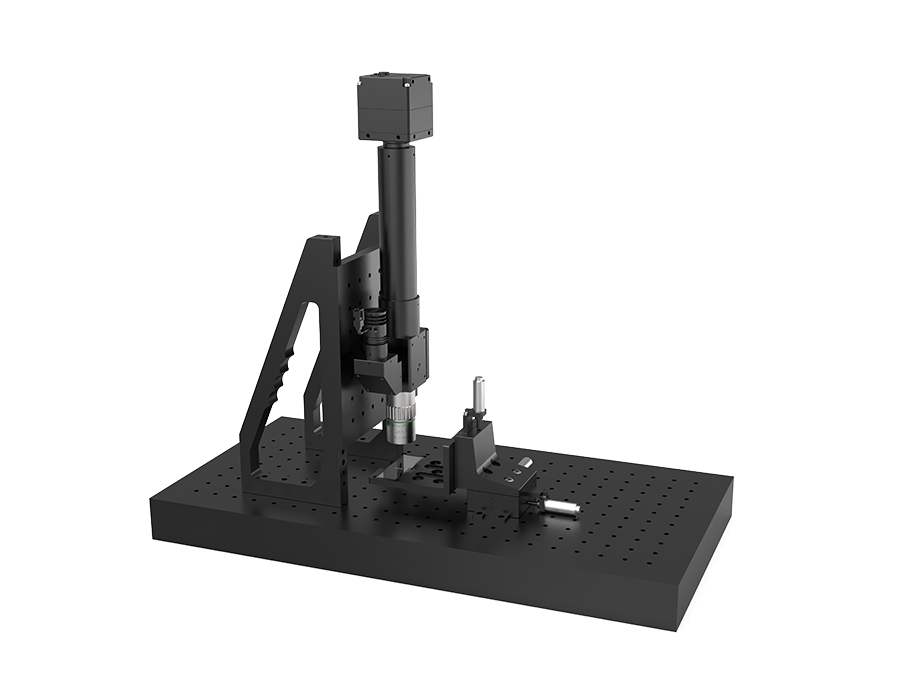

DIY 显微系统
DIY显微系统相较于一体式显微系统有着开源模块化架构，支持自由扩展，可单独替换模块（如物镜、光源），零件成本透明，用户可自主控制预算等优点。常见的DIY显微系统又存在一个问题，主体结构采用直线导轨做主轴，很容易受到环境振动抖动的干扰，故选择对机械结构的优化设计，使用垂直支撑架和面包板提供非常稳定的机械结构，使光路一直处于稳定的环境中。

产品特点：
1.尺寸300×300×600mm，300×600×600mm；
2.XYZ三轴精密位移台，3轴移动，行程±6.5mm， z轴分普通和高精度版，高精度为0.5um，建议50×以上使用高精度版本；
3.可以自定义安装位置，可以根据需求更换配件，包括相机，物镜，光源等；
4.可见光和近红外切换，只需要管镜、相机、物镜、光源切换即可，不需要重新组装位置；
5.铝合金材质精密加工；
6.各轴移动平台运动方式都采用线性交叉滚柱轴承；
7.采用弹簧复位，钢丝导轨，承载大，寿命长；
DIY 显微系统

尺寸

波段范围

方案

清空筛选
产品编号
规格参数
尺寸
波段范围
方案
货期
对比
价格
购买
692003
打开列表
300×300×600mm
可见光波段
移动光路
请咨询
请咨询
692004
打开列表
300×600×600mm
可见光波段
移动被测物
请咨询
请咨询
692005
打开列表
300×300×600mm
近红外波段
移动光路
请咨询
请咨询
692006
打开列表
300×600×600mm
近红外波段
移动被测物
请咨询
请咨询
DIY显微系统，目前提供两种使用方式：一相机移动，被测物不动，占用空间小；相机不动，二被测物移动，占用空间大。其他组装方式可自行研究。
安装前确定组件完好，选择合适的

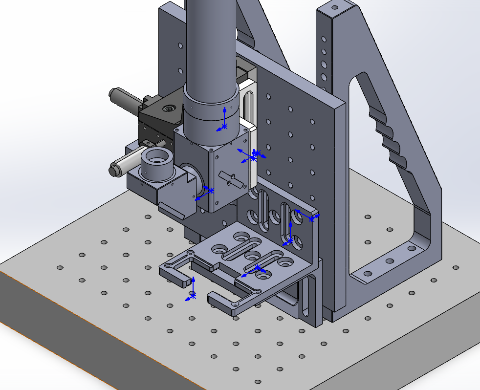

安装一：相机移动，被测物不动

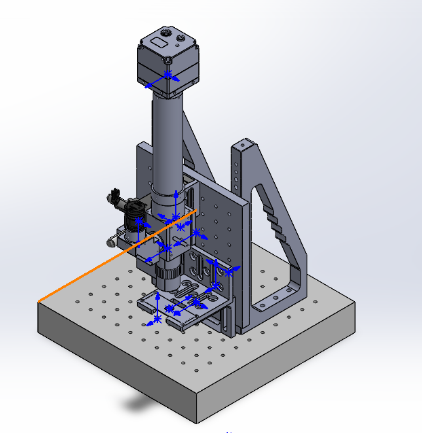

效果图如下：

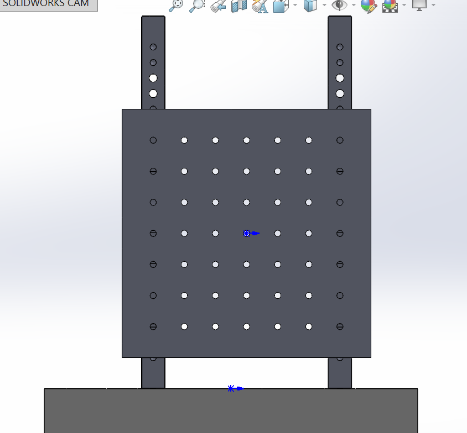

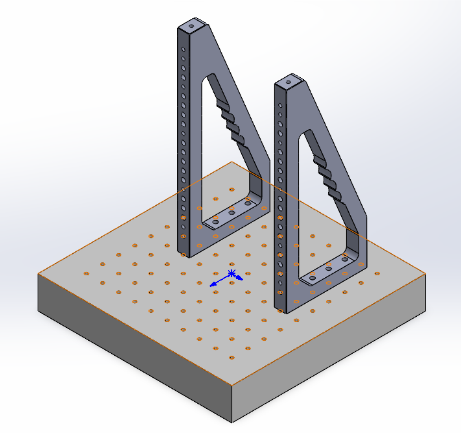

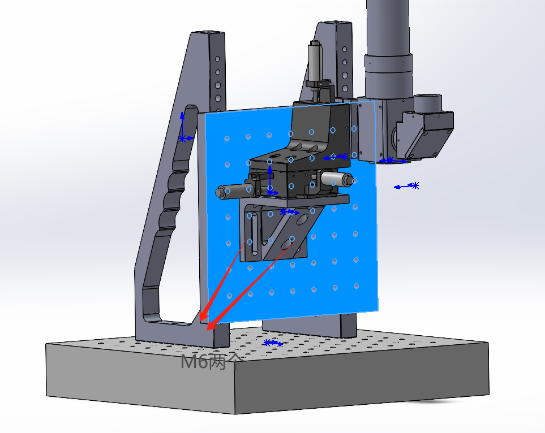

  1. 将“光学面包板尺寸=300×300mm厚度=50mm”水平放置，两个“垂直支撑架高度=300mm”竖直平行放置在上面，相距6个孔位间距，用M6螺丝固定，如下图。再将“铝板尺寸=200×200mm厚度=13mm”安装到垂直支撑架上。

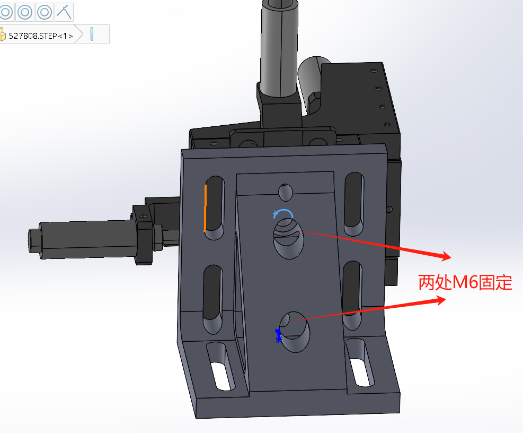

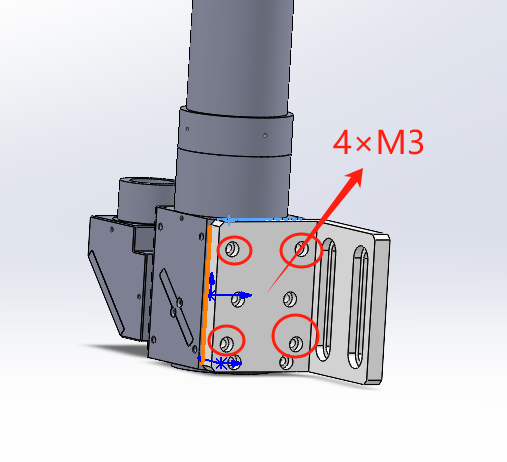

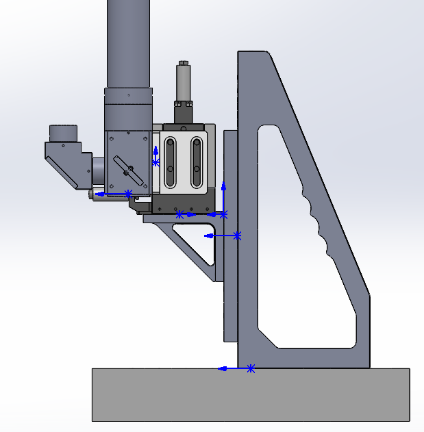

  1. 将“三轴精密位移台-左手型”与“直角转接板铝合金安装孔M6”连接；将“SWIR短波红外无限远校正管镜F=200mm”与“无限远校正显微管镜连接件”连接，近红外如下图所示孔位，可见光管镜连接另外四个孔位。

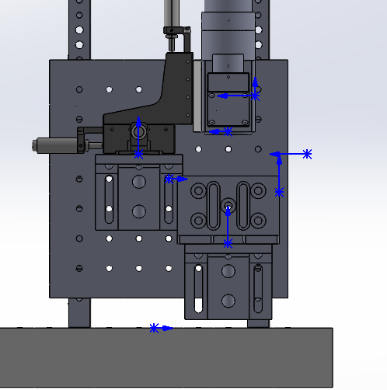

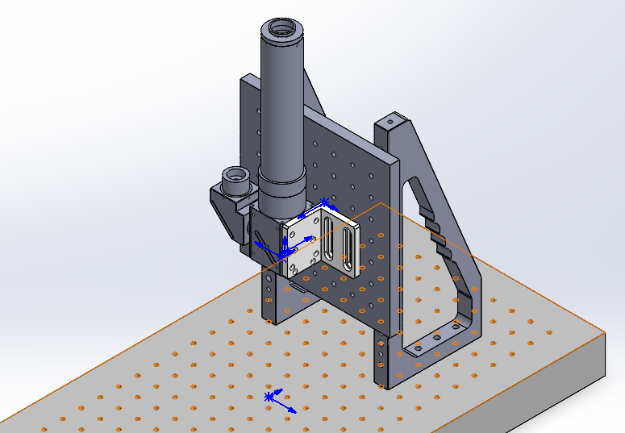

  1. 上一步两个连接在一起，再连接到垂直的平板上。
  1. 将直角连接件和载物台连接好，再连接到平板上。

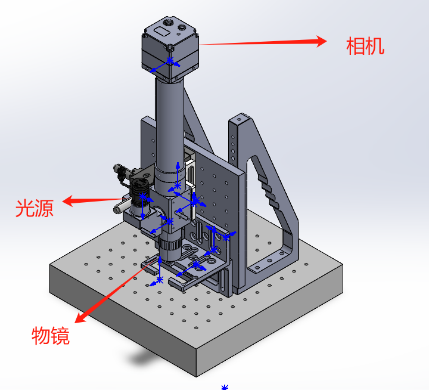

  1. 安装物镜、相机和光源

安装二：相机不动，被测物移动

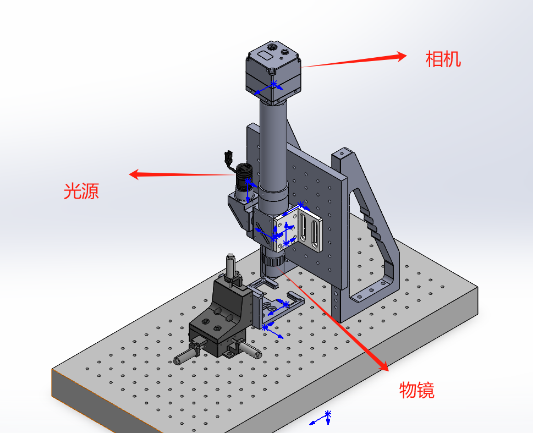

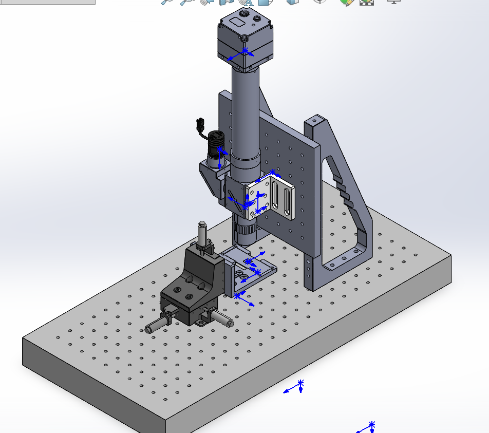

效果图如下：

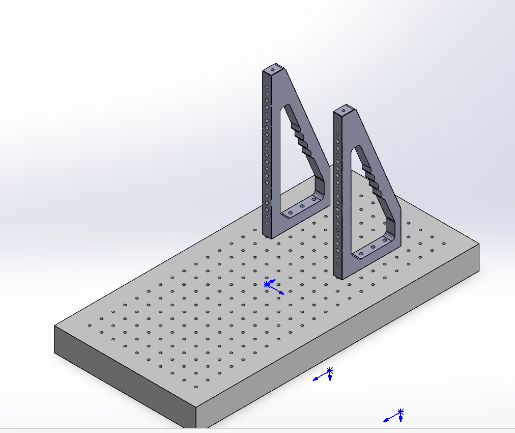

  1. 将“光学面包板尺寸=300×600mm厚度=50mm”水平放置，两个“垂直支撑架高度=300mm”竖直平行放置在上面，相距6个孔位间距，用M6螺丝固定，如下图。再将“铝板尺寸=200×200mm厚度=13mm”安装到垂直支撑架上。

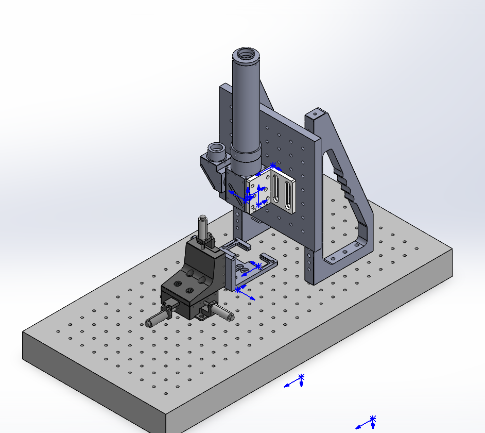

  1. 将“无限远校正180°管镜F=200mm”和直角连接件连接到一起，再连接到平板上。

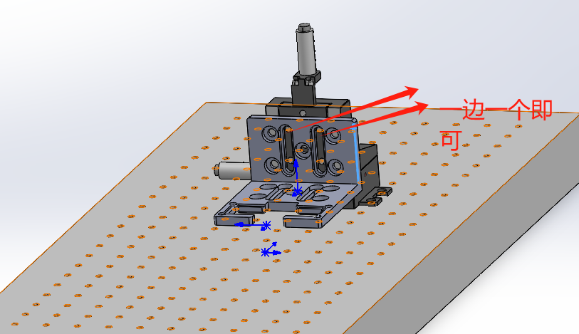

  1. 将“三轴精密位移台-左手型“和载物台连接好，再连接到底板上。

  1. 安装物镜、相机和光源
