二向色分光片选用光学级浮法玻璃，可用于荧光激发光谱分析，光束分离，以及光束组合等场合。
联合光科推出直径是12.5mm和25mm封装和未封装两个版本且波长是488nm-1064nm激光波长的高性能二向色分光滤光片标准品，其入射角度是45°，该产品具有从反射到透射较陡跃迁的特点，跃迁陡度小于1%的激光波长， 其被广泛应用到显微成像、拉曼光谱学、生化分析仪器、生命科学、教育科研等相关领域。
联合光科是标准的滤光片光学供应商，我们不仅提供大量滤光片现货标准品，同时也可根据您的需求为您定制滤光片。
- 材料 紫外熔融石英
- 直径公差 +0.0/-0.1mm
- 未装配基片厚度 2.0mm
- 厚度公差 ±0.1mm
- 光洁度 60-40
- 入射角 45°with a shift of≤0.20%/degree(35-55°)see MyLight for performance
- 通光孔径 ≥8mm(Φ12.5），≥21mm(Φ25mm）
- 激光损伤阈值 1J/cm²@532nm(10ns pulse width)
透过带
反射带
高性能二向色分光滤光片
一、概述
滤光片是一类有针对性选择光谱波长透过、反射、截止、衰减的光学元件。
高性能二向色分光滤光片透射大于激光波长的波段，反射波长即是激光波长。
联合光科推出的高性能二向色分光滤光片，其入射角度是45°，该产品具有从反射到透射较陡跃迁的特点，跃迁陡度小于1%的激光波长，其被广泛应用到显微成像、拉曼光谱学、生化分析仪器、生命科学、教育科研等相关领域。
二、高性能二向色分光滤光片重要参数
1.激光波长

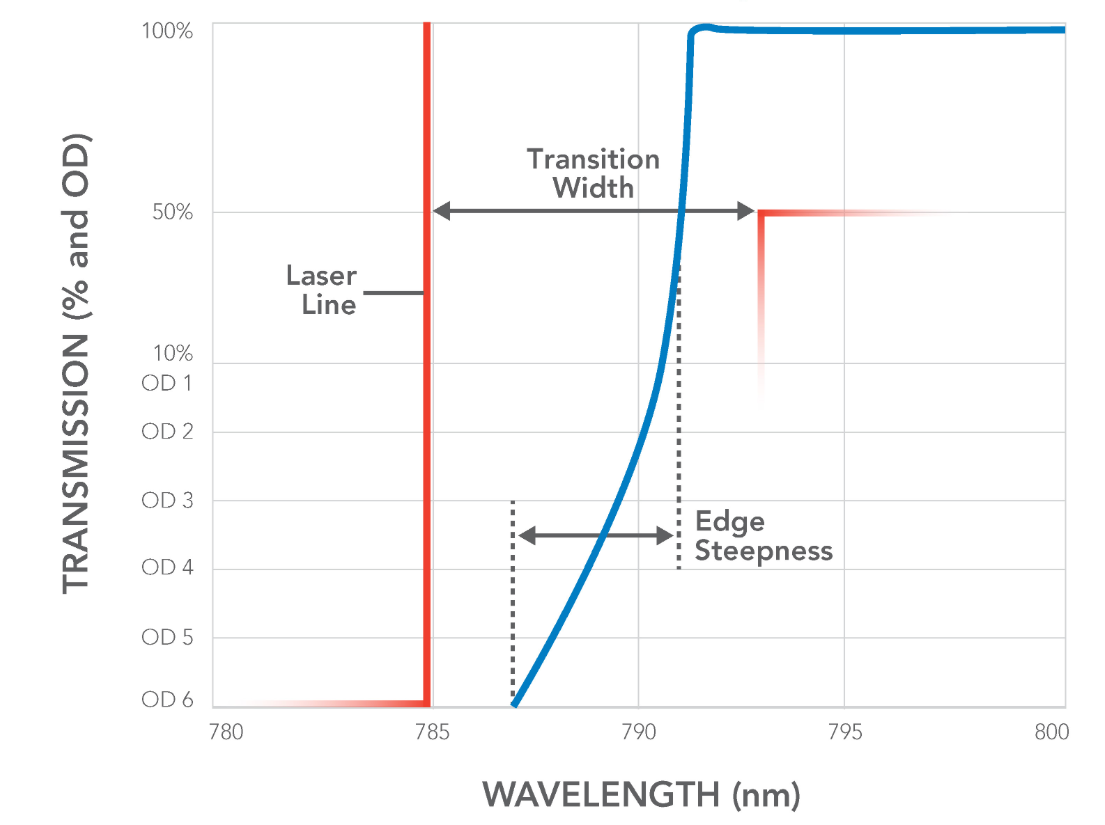

该参数也被称为激光“谱线”（laserline如下图所示），因为激光器通常会在离散且狭窄的波长范围内发射光束，这一特征在光谱扫描图谱上呈现为清晰的“线状”峰。大多数激光滤光片的选型与标定，均以该激光谱线为核心参照依据。在高性能二向色分光滤光片中是反射波长。
2.过渡带宽（TransitionWidth）与边缘陡度(EdgeStepness)
这两个参数描述的是滤光片从50%高透射率到OD6深度截止区间的光谱宽度。
过渡带宽指的是激光谱线处（光密度OD＞6）与50%透射率对应波长之间允许的最大光谱宽度；而边缘陡度指滤光片的实际陡度，其测量区间为光密度OD6对应的最大波长至50%透射率对应波长。
这两个参数的标定方式可采用波长（如6nm）、激光波长占比（如633nm的1%）或波数（单位：cm⁻¹）。
3.边缘波长
过渡带宽一边对应的是激光波长，而另一边对应的波长，即是边缘波长。
4.透射带与透过率
透射带是指光线通过的带宽范围，常用透过率指标衡量。透过率是光线透过光学元件后的光功率与透过前的光功率的比值，通常用百分数表示，通带的透过率越高越好。
5.反射带和反射率
反射带是指光线反射的带宽范围，常用反射率指标衡量。反射率是光线经光学元件反射后与反射前光功率的比值，通常用百分数表示，通带的反射率越高越好。
