高品质短波通滤光片

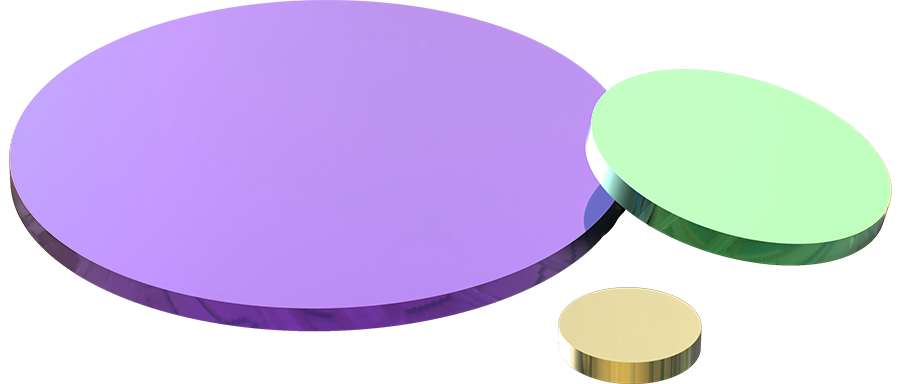

高品质短波通滤光片（High Performance Shortpass Filter）允许波长小于设定波长的光通过，波长大于设定波长的光截止。
联合光科提供的短波通滤光片，具有截止带宽宽，截止深度深，转换陡度高，透过率高等优点。可广泛应用于荧光激发光谱测量，拉曼光谱应用，光谱分组应用，及天文观测应用等，还可广泛用于成像光学系统，机器视觉系统应用，用来剔除可用波段以外的干扰光，极大地提高成像清晰度，以及系统的灵敏度。
联合光科是标准的滤光片光学供应商，我们不仅提供大量滤光片现货标准品，同时也可根据您的需求为您定制滤光片。
使用注意事项：如短波通滤光片表面脏时，可用无尘的擦镜纸沾上酒精擦拭镜片表面。不可用表面很粗糙的布或纸或沾水擦拭，否则会损坏短波通滤光片的表面。
联合光科提供的短波通滤光片，具有截止带宽宽，截止深度深，转换陡度高，透过率高等优点。可广泛应用于荧光激发光谱测量，拉曼光谱应用，光谱分组应用，及天文观测应用等，还可广泛用于成像光学系统，机器视觉系统应用，用来剔除可用波段以外的干扰光，极大地提高成像清晰度，以及系统的灵敏度。
联合光科是标准的滤光片光学供应商，我们不仅提供大量滤光片现货标准品，同时也可根据您的需求为您定制滤光片。
使用注意事项：如短波通滤光片表面脏时，可用无尘的擦镜纸沾上酒精擦拭镜片表面。不可用表面很粗糙的布或纸或沾水擦拭，否则会损坏短波通滤光片的表面。
- 材料 紫外熔融石英
- 透过波前误差 λ/4@633nm
- 平行差 ＜30弧秒
- 表面光洁度 40/20-60/40
- 直径误差 +0.0/-0.1mm
- 厚度 2mm±0.2mm
- *中心波长（λC）公差 ±1%
- 截止带深度 OD≥2
- **截止带陡度 ＜1%
- 有效孔径 ＞90%
- 入射角度 0°
中心波长CWL
透射带
- 300~390nm
- 300~415nm
- 300~440nm
- 300~465nm
- 300~490nm
- 300~515nm
- 350~535nm
- 350~560nm
- 350~585nm
- 350~610nm
- 350~635nm
- 350~660nm
- 400~685nm
- 400~710nm
- 400~735nm
- 400~760nm
- 400~785nm
- 400~810nm
- 400~835nm
- 425~860nm
- 425~885nm
- 445~910nm
- 450~935nm
- 465~960nm
- 465~985nm
- 490~1010nm
- 495~1035nm
- 505~1060nm
- 510~1085nm
截止带
- 415~610nm
- 440~635nm
- 465~660nm
- 490~685nm
- 515~715nm
- 540~740nm
- 565~825nm
- 590~850nm
- 615~900nm
- 640~925nm
- 665~960nm
- 690~1000nm
- 715~1050nm
- 740~1090nm
- 775~1125nm
- 795~1155nm
- 825~1190nm
- 850~1190nm
- 880~1190nm
- 905~1220nm
- 930~1250nm
- 955~1290nm
- 980~1325nm
- 1005~1365nm
- 1035~1400nm
- 1060~1430nm
- 1085~1460nm
- 1110~1495nm
- 1140~1530nm
产品编号
规格参数
尺寸
中心波长CWL
透射带
截止带
货期
对比
价格
购买
高品质短波通滤光片
一、概述
滤光片是一类有针对性选择光谱波长透过、反射、截止、衰减的光学元件。
短波通滤光片允许波长小于中心波长的光通过，波长大于中心波长的光截止。
联合光科提供的短波通滤光片，具有截止带宽宽，截止深度深，转换陡度高，透过率高等优点。可广泛应用于荧光激发光谱测量，拉曼光谱应用，光谱分组应用，及天文观测应用等，还可广泛用于成像光学系统，机器视觉系统应用，用来剔除可用波段以外的干扰光，极大地提高成像清晰度，以及系统的灵敏度。
高品质短波通滤光片相比经济型短波通滤光片，中心波长公差，透过率，截止带陡度等参数指标更好。
二、短波通滤光片重要参数说明
1.中心波长（CWL）

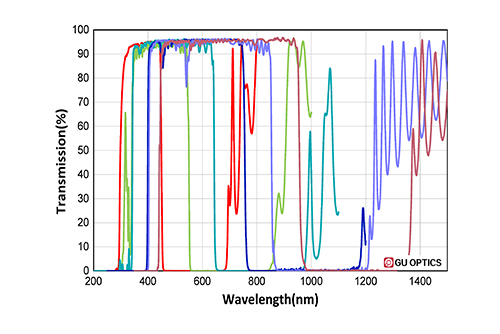

中心波长在短波通滤光片中指透射率降至50%的波长，如下图所示。
2.透射带与透过率
透射带是指光线通过的带宽范围，常用透过率指标衡量。透过率是光线透过光学元件后的光功率与透过前的光功率的比值，通常用百分数表示，通带的透过率越高越好。
3.截止带和截止带深度
截止带指要求截止的波长范围。截止范围内的波长所对应的透过率，又叫截止带深度，用来描述滤光片截止程度。截止带深度通常用光密度（OD）来表示。
光密度表征阻光能力，数值与透射率呈负对数相关：高光密度对应低透射率，低光密度对应高透射率。两者换算公式为：
透过率T=10⁻ᴼᴰ×100%
OD=−log(T/100%)
4.截止带陡度
截止带陡度用来描述滤光片从高截止转换为高透过率的带宽。可以从各种起点和终点指定截止带陡度，作为中心波长的百分比。联合光科通常将截止带陡度定义为从10%透过率点到80%透过率点的斜率。公式如下：
截止带陡度=[(λ(T80%)-λ(T10%))/λ(T10%)]*100%
其中，λ指波长，T表示透过率。
