由光源发出的一束光入射到分光棱镜上,入射光被分成能量相近的反射光和透射光,分别垂直入射到两个反射镜,被反射后再次经过分光片,最后被接收器接收。
系统中两个反射镜一个固定,一个可沿光传播方向移动,当两束光在接收器前严格平行时,可以看到明显的圆环形条纹,即等倾干涉。当缓慢移动反射镜时圆环会发生变化,反射镜远离分光片时,中心就会吐出圆条纹;反之则吞入条纹。当两个反射镜与分光片的距离相等时,会出现等厚干涉条纹。
通过精确地移动可移动的反射镜,可以连续改变一个光路的长度,进而改变两束光的光程差,导致干涉条纹在屏幕上相应地移动。通过观察并记录这些干涉条纹的变化,可以极其精确地测量长度的变化、介质折射率、光的波长以及其他与光的传播相关的物理量。

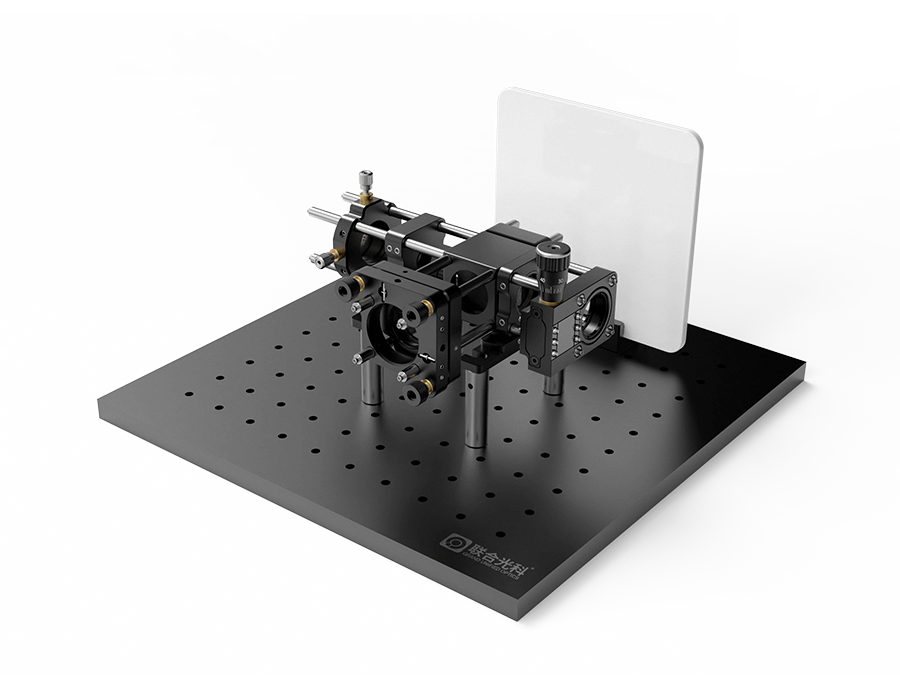

迈克尔逊干涉仪系统组成 | 型号 | 数量 | |
光机元件 | 铝板 尺寸=300×300mm 厚度=13mm | 516002 | 1 |
30 mm笼式立方体转接件 固定尺寸25.4×25.4×25.4mm M4螺纹孔 | 530039 | 1 | |
Φ6mm笼式安装接杆 长25mm M3 | 530001 | 4 | |
Φ6mm笼式安装接杆 长50mm M3 | 530003 | 4 | |
Φ6mm笼式安装接杆 长75mm M3 | 530004 | 4 | |
Φ6mm笼式安装接杆 长100mm M3 | 530005 | 4 | |
30mm笼式安装板 夹持尺寸φ25.4mm 压圈固定 | 530053 | 1 | |
30mm笼式安装板 夹持尺寸φ25.4mm 压圈固定 | 530054 | 2 | |
卡入式30mm笼式系统安装架 | 530034 | 2 | |
30mm笼式系统Z轴平移安装座 夹持尺寸25.4mm | 530038 | 1 | |
笼式反射镜调整架 固定尺寸25.4mm M4螺纹 压圈固定 | 530026 | 1 | |
XY双轴调节座 夹持尺寸=25.4mm | 520950 | 1 | |
光纤法兰 FC/PC接头 SM1外螺纹 | 528302 | 1 | |
简单型平板固定架 夹持厚度 0-12.5mm | 522800 | 1 | |
支撑棒 长度=50.8mm 直径=Φ12.7mm | 524202 | 4 | |
光学元件 | 立方分光棱镜 25.0mm 50R/50T VIS 精退火K9光学玻璃 | 352516 | 1 |
未装配正胶合消色差透镜 D=25.00mm F=50.00mm VIS BaK2/SF15 | 145039 | 1 | |
平面反射镜 Φ25.0mm AL+保护 精退火K9光学玻璃 | 260085 | 2 | |
平凹透镜 D=25.00mm F=-40.00mm VIS 精退火K9光学玻璃 | 120091 | 1 | |
定制 | 航空箱包装 | 定制 | 1 |
光斑白屏 | GP140-DZ | 1 | |
激光器 | EO-LSF520-10 | 1 |
