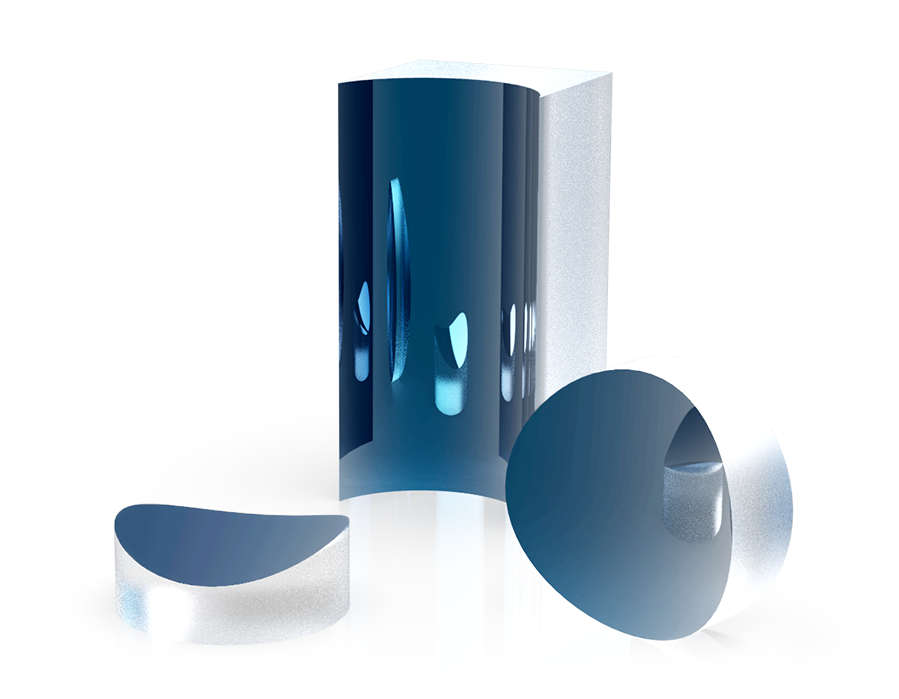

K9平凹柱面反射镜
K9平凹柱面反射镜（K9 Plano Concave Cylindrical Mirror），反射面是圆柱面，平行入射光线经柱面反射可以会聚到一条线，具有正的焦距。平凹柱面反射镜的焦距为圆柱面曲率半径的一半。适合用于光线聚焦应用。
联合光科提供不镀膜、镀反射膜的柱面反射镜，反射膜选项包括普通保护性铝膜、保护性紫外反射铝膜、保护性银膜、保护性金膜。
镀银反射镜易受环境条件和操作不当的影响，因此需要特别小心。指纹、与研磨表面接触以及高湿度或高温环境都会降低保护涂层的有效性，从而使镀层氧化并降解。建议使用乳胶手套或类似的防护工具，以防止用户手指上的油脂和其他残留物污染光学元件表面。即使采取了这些预防措施，也应该小心谨慎，不要触摸镜面和边缘。应在湿度极小的室温环境下使用和保存镀银反射镜。
联合光科提供不镀膜、镀反射膜的柱面反射镜，反射膜选项包括普通保护性铝膜、保护性紫外反射铝膜、保护性银膜、保护性金膜。
镀银反射镜易受环境条件和操作不当的影响，因此需要特别小心。指纹、与研磨表面接触以及高湿度或高温环境都会降低保护涂层的有效性，从而使镀层氧化并降解。建议使用乳胶手套或类似的防护工具，以防止用户手指上的油脂和其他残留物污染光学元件表面。即使采取了这些预防措施，也应该小心谨慎，不要触摸镜面和边缘。应在湿度极小的室温环境下使用和保存镀银反射镜。
- 材料 精退火H-K9L光学玻璃
- 表面面型 1λ@632.8nm
- 定心误差 ＜3弧分
- 反射面光洁度 40/20-60/40
- 背面 细磨或检验性抛光
- 尺寸误差 +0.0/-0.1mm
- 厚度公差 ±0.2mm
- 焦距公差 ±2%
- 倒边 0.2mmX45°
- 镀膜 见列表
产品编号
规格参数
尺寸
焦距
镀膜
中心厚度CT
货期
对比
价格
购买
K9平凹柱面反射镜
一、概述平凹柱面反射镜的反射面是圆柱面，平行入射光线经柱面反射可以会聚到一条线，具有正的焦距。平凹柱面反射镜的焦距为圆柱面曲率半径的一半。适合用于光线聚焦应用。
这些反射性光学元件可以在不引入色差的情况下对光束进行聚焦， 特别适合用于宽带光源。由于这些反射镜不存在色散效应，因此在与宽带光源一起进行线生成、光束扩展或一维(1D)放大等应用时，它们比柱面透镜更有优势。
联合光科提供不镀膜、镀反射膜的柱面反射镜，反射膜选项包括普通保护性铝膜、保护性紫外反射铝膜、保护性银膜、保护性金膜。
二、金属反射膜介绍
2.1 金属的介电常数与Drude模型
介电常数是决定电磁波传播性质的重要参数。金属的介电常数可以用Drude色散模型来描述，也称为自由电子气模型。根据Drude色散模型，金属的相对介电常数Ɛ(ω)为：
（1）式中，γ为电子速度的衰减常数，ω为入射光频率，ωp称为自由电子所形成的等离子体的振荡固有角频率。可表示为：
（2）e是电子的电荷，n是电子的密度，Ɛ0是真空中的介电常数，m0是电子的质量。
经过相关的数学运算，Ɛ(ω)可分解为包含实部Ɛ‘和虚部Ɛ”的形式，实部Ɛ‘和虚部Ɛ”的具体表达式分别为：
，
（3）介电常数的实部Ɛ‘对应于光传播时电场振幅的比例，而虚部Ɛ”则对应于光的能量损耗。
2.2 金属的复折射率与吸收损耗
金属的复折射率可表示为：
（4）其中，实部 n 是金属的折射率，决定了光波在金属中的传播速度；虚部 k 被称为消光系数，表征光波在金属内传播时的能量衰减（即光能吸收）。
公式（4）的等式两边都经过平方后，可以得出介电常数的实部、虚部与复折射率满足如下关系：
（5）―般金属膜都具有较大的消光系数。当光束由空气入射到金属表面时，进入金属内的光振幅迅速衰减，使得进入金属内部的光能相应减少，从而反射光能增加。同时消光系数越大，进入金属内部的光能吸收越大，导致反射率降低，这也是金属反射镜存在一定吸收的原因。
图1 金属反射镜反射示意图
2.3 不同金属膜的光学特性
不同金属的自由电子浓度和碰撞频率不同，导致其光学特性存在显著差异：
铝膜：最常用、最经济的金属反射膜，从紫外（~200nm）到红外都有良好反射率（80%~90%）。但硬度较软，易划伤，在空气中会氧化。铝膜本身易氧化，但镀致密保护膜（如 SiO₂）后，可有效隔绝空气与水汽，铝层基本不再氧化，反射率与耐久性大幅提升。
银膜：在可见光和红外区反射率>90%，优于铝。但极易硫化发黑，耐久性极差，必须加保护膜（如SiO₂），在蓝光和紫外波段反射率迅速下降。
金膜：红外波段的“王者”，在波长>800nm的红外区，平均反射率>95%，且非常稳定。但对可见光反射率一般（呈金色），且成本较高。同样，金膜通常也需要镀保护膜，能够避免金膜受到损伤，且更方便清洁。
