新品 USAF1951分辨率板 25mm 0组1-9组1 负片
价格 ￥1,138.00
产品型号 900001
货期 请咨询
快递/邮费 顺丰速运（满500包邮）
产品文件资料 点击即可下载
关于价格
关于价格，网站显示的产品价格均为含税价，含税13%。为回馈会员用户，部分产品参与会员折扣，具体折扣详情见会员信息。
关于产品
关于产品，产品入库前都经过至少2次的检测（镀膜产品经过4次检测），质量有保证，请放心使用。
有关货期
有关货期，现货产品，当天下午四点前下单，均在当天或者第二天发出。没有现货的产品，请咨询 ，我们在尽快备货中，感谢等待。
关于物流
关于物流，产品均是顺丰速运物流，产品第二、或者第三天就能到您手上了。
关于发票
关于发票，产品均提供发票，税点是13个点，下单时填写相关发票信息即可。
关于收货
关于收货，产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。
关于退换货
关于退换货：光学产品属于特殊用品；已使用的产品会影响第二次销售，若非产品本身质量问题，一般不予退换；若产品未拆包装且在规定时间内，可联系客服申请退换。
关于定制&批量
关于定制，如果标准品中没有您需要的产品，可联系我们，或者通过邮件等方式说明您的定制需求。关于批量，如您需要批量购买，与我们联系，我们会给您一个优惠的价格。
- 分辨率 0组1-9组1
- 镀膜* 铬（负片）
- 光学元件材质 石英玻璃

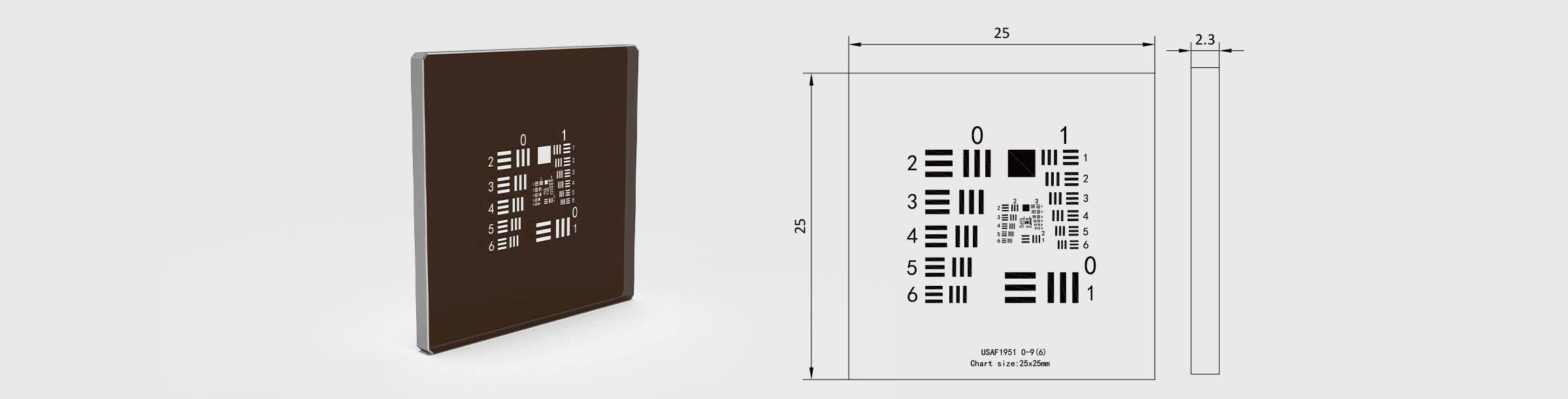

- 尺寸 25×25mm
- 尺寸公差 ±0.5mm
- 厚度 2.3mm
- 厚度公差 ±0.1mm
- 表面平整度 ±1μm
- 线宽公差 ±20nm
- 膜层厚度 120nm
- 膜层光密度 ≥OD3
- 表面光洁度 40/20
| 每毫米对线数 (lp/mm) in USAF 分辨率板 | ||||||||||||
| Element | -2 | -1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1 | 0.25 | 0.5 | 1 | 2 | 4 | 8 | 16 | 32 | 64 | 128 | 256 | 512 |
| 2 | 0.281 | 0.561 | 1.12 | 2.24 | 4.49 | 8.98 | 17.96 | 35.9 | 71.8 | 143.7 | 287.4 | 574.7 |
| 3 | 0.315 | 0.63 | 1.26 | 2.52 | 5.04 | 10.08 | 20.16 | 40.3 | 80.6 | 161.3 | 322.5 | 645.1 |
| 4 | 0.354 | 0.707 | 1.41 | 2.83 | 5.66 | 11.31 | 22.63 | 45.3 | 90.5 | 181 | 362 | 724.1 |
| 5 | 0.397 | 0.794 | 1.59 | 3.17 | 6.35 | 12.7 | 25.4 | 50.8 | 101.6 | 203.2 | 406.4 | 812.7 |
| 6 | 0.445 | 0.891 | 1.78 | 3.56 | 7.13 | 14.25 | 28.51 | 57 | 114 | 228.1 | 456.1 | 912.3 |
| 线宽 (μm) in USAF 分辨率板 | ||||||||||||
| Element | -2 | -1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1 | 2000 | 1000 | 500 | 250 | 125 | 62.5 | 31.25 | 15.63 | 7.81 | 3.91 | 1.95 | 0.98 |
| 2 | 1781.8 | 890.9 | 445.45 | 222.72 | 111.36 | 55.68 | 27.84 | 13.92 | 6.96 | 3.48 | 1.74 | 0.87 |
| 3 | 1587.4 | 793.7 | 396.85 | 198.43 | 99.21 | 49.61 | 24.8 | 12.4 | 6.2 | 3.1 | 1.55 | 0.78 |
| 4 | 1414.21 | 707.11 | 353.55 | 176.78 | 88.39 | 44.19 | 22.1 | 11.05 | 5.52 | 2.76 | 1.38 | 0.69 |
| 5 | 1259.92 | 629.96 | 314.98 | 157.49 | 78.75 | 39.37 | 19.69 | 9.84 | 4.92 | 2.46 | 1.23 | 0.62 |
| 6 | 1122.46 | 561.23 | 280.62 | 140.31 | 70.15 | 35.08 | 17.54 | 8.77 | 4.38 | 2.19 | 1.1 | 0.55 |
联合光科推出的USAF1951分辨率板，是符合MIL-STD-150A标准的分辨力测试图案，由美国空军于1951年创建。这种测试图仍广泛地应用于测试光学成像系统（如显微镜和相机）的分辨能力。这种图案包括几组由三条短线构成组合，短线的尺寸从大到小。成像系统无法辩明的最大短线组为其分辨能力极限。
通常MIL-STD-150A格式包括3层共6组图案。最大组构成第一层，位于外围。更小层图案形状不变，从外围向中心逐步缩小。每组包含6个图元，以数字1至6编号。在同一层中，奇数组从右上角开始，其图元从上至下按1至6排列。偶数组的第一个图元在该层的右下角，其余图元在左侧从上至下按2至6排列。联合光科推出的USAF1951分辨率板最大可到9组6。
