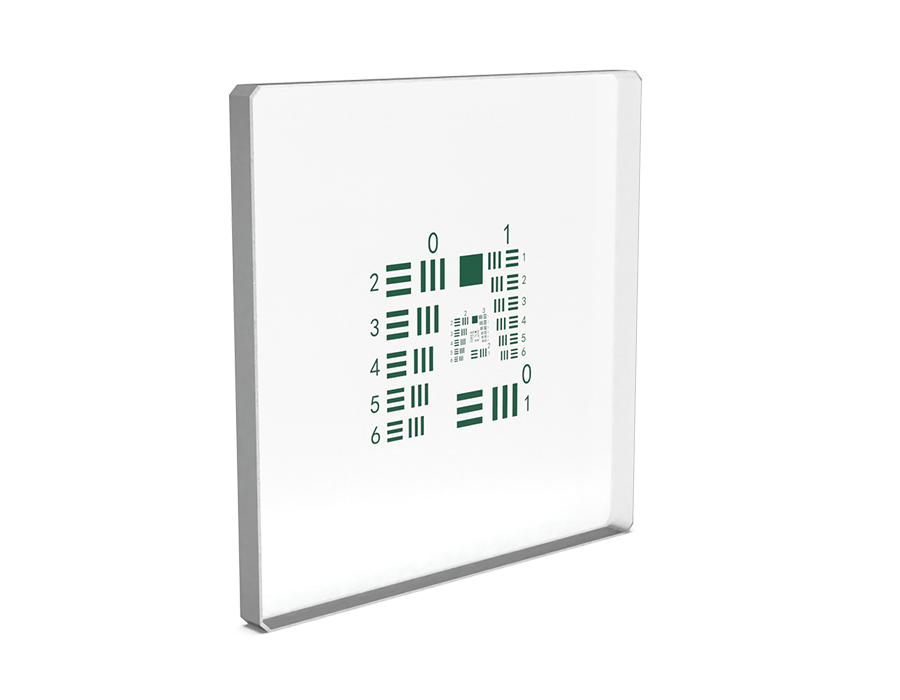

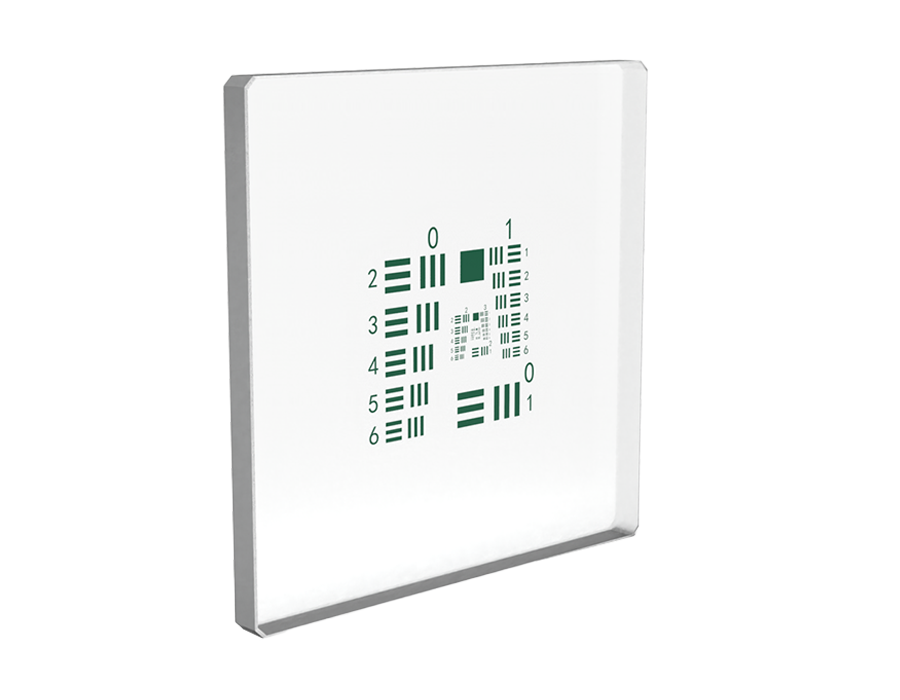

USAF1951分辨率板
联合光科推出的USAF1951分辨率板，是符合MIL-STD-150A标准的分辨力测试图案，由美国空军于1951年创建。这种测试图仍广泛地应用于测试光学成像系统（如显微镜和相机）的分辨能力。这种图案包括几组由三条短线构成组合，短线的尺寸从大到小。成像系统无法辩明的最大短线组为其分辨能力极限。
通常MIL-STD-150A格式包括3层共6组图案。最大组构成第一层，位于外围。更小层图案形状不变，从外围向中心逐步缩小。每组包含6个图元，以数字1至6编号。在同一层中，奇数组从右上角开始，其图元从上至下按1至6排列。偶数组的第一个图元在该层的右下角，其余图元在左侧从上至下按2至6排列。联合光科推出的USAF1951分辨率板最大可到9组6。
*正片指测试图案镀铬，负片指测试图案透光，其余部分镀铬。
通常MIL-STD-150A格式包括3层共6组图案。最大组构成第一层，位于外围。更小层图案形状不变，从外围向中心逐步缩小。每组包含6个图元，以数字1至6编号。在同一层中，奇数组从右上角开始，其图元从上至下按1至6排列。偶数组的第一个图元在该层的右下角，其余图元在左侧从上至下按2至6排列。联合光科推出的USAF1951分辨率板最大可到9组6。
*正片指测试图案镀铬，负片指测试图案透光，其余部分镀铬。
光学元件材质
产品编号
规格参数
分辨率
镀膜*
光学元件材质
尺寸
货期
对比
价格
购买
