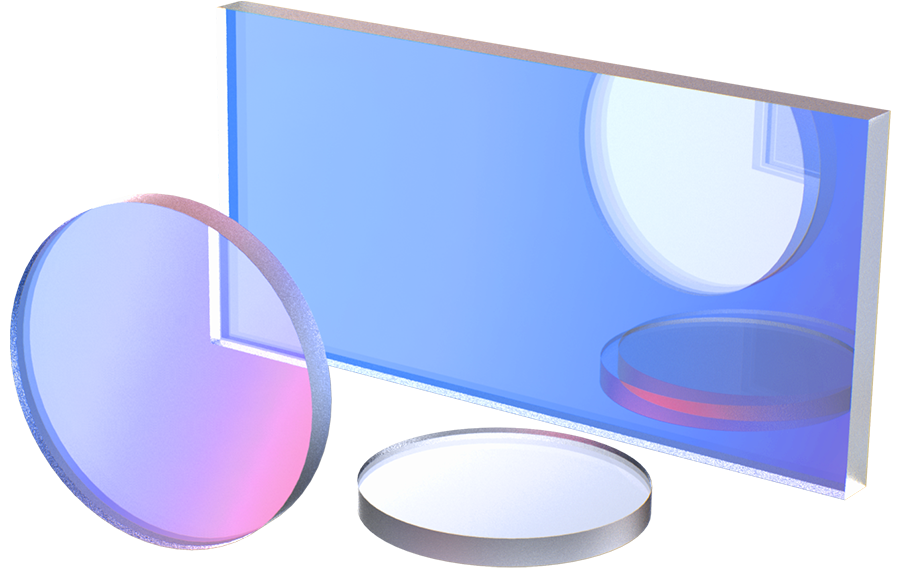

经济型长波通滤光片
经济型长波通滤光片（Economical Longpass Filter）允许波长大于设定波长的光通过，波长小于设定波长的光截止。
联合光科提供的长波通滤光片，具有截止带宽宽，截止深度深，转换陡度高，透过率高等优点。可广泛应用于荧光激发光谱测量，拉曼光谱应用，光谱分组应用，及天文观测应用等，还可广泛用于成像光学系统，机器视觉系统应用，用来剔除可用波段以外的干扰光，提高成像清晰度，以及系统的灵敏度。
联合光科是标准的滤光片光学供应商，我们不仅提供大量滤光片现货标准品，同时也可根据您的需求为您定制滤光片。
备注：长波通滤光片通常设计用于 0°入射角，使用注意事项：使用时请戴好手指套，不要用手指直接触碰表面，以免残留的指纹影响通光效果。如滤光片表面脏时，可用无尘的擦镜纸沾上酒精擦拭镜片表面。不可用表面很粗糙的布或纸或沾水擦拭，否则会损坏表面。
*经济型长波通因产品更新，自2024年7月31号起基底材料由“浮法玻璃（B270）”更换为“精退火H-K9L光学玻璃”。
联合光科提供的长波通滤光片，具有截止带宽宽，截止深度深，转换陡度高，透过率高等优点。可广泛应用于荧光激发光谱测量，拉曼光谱应用，光谱分组应用，及天文观测应用等，还可广泛用于成像光学系统，机器视觉系统应用，用来剔除可用波段以外的干扰光，提高成像清晰度，以及系统的灵敏度。
联合光科是标准的滤光片光学供应商，我们不仅提供大量滤光片现货标准品，同时也可根据您的需求为您定制滤光片。
备注：长波通滤光片通常设计用于 0°入射角，使用注意事项：使用时请戴好手指套，不要用手指直接触碰表面，以免残留的指纹影响通光效果。如滤光片表面脏时，可用无尘的擦镜纸沾上酒精擦拭镜片表面。不可用表面很粗糙的布或纸或沾水擦拭，否则会损坏表面。
*经济型长波通因产品更新，自2024年7月31号起基底材料由“浮法玻璃（B270）”更换为“精退火H-K9L光学玻璃”。
- 材料 精退火H-K9L光学玻璃
- 透过波前误差 λ/4@633nm
- 平行差 ＜30弧秒
- 表面光洁度 40/20-60/40
- 直径误差 +0.0/-0.1mm
- 厚度 2mm±0.2mm
- *中心波长（λC）公差 ±2%
- 透过率 Tavg＞85%
- 截止带深度 OD≥2
- **截止带陡度 ＜3%
- 有效孔径 ＞90%
- 入射角度 0°
中心波长CWL
透射带
- 420~2000nm
- 470~2000nm
- 520~2000nm
- 575~2000nm
- 625~2000nm
- 675~2000nm
- 725~2000nm
- 780~2000nm
- 830~2000nm
- 880~2000nm
- 935~2000nm
- 985~2000nm
- 1035~2000nm
- 1085~2000nm
- 1135~2000nm
- 1190~2000nm
- 1240~2000nm
- 1290~2000nm
- 1340~2000nm
- 1390~2000nm
- 1450~2000nm
- 1500~2000nm
- 1550~2000nm
截止带
产品编号
规格参数
尺寸
中心波长CWL
透射带
截止带
货期
对比
价格
购买
经济型长波通滤光片
一、概述
滤光片是一类有针对性选择光谱波长透过、反射、截止、衰减的光学元件。
长波通滤光片允许波长大于中心波长的光通过，波长小于中心波长的光截止。
联合光科提供的长波通滤光片，具有截止带宽宽，截止深度深，转换陡度高，透过率高等优点。可广泛应用于荧光激发光谱测量，拉曼光谱应用，光谱分组应用，及天文观测应用等，还可广泛用于成像光学系统，机器视觉系统应用，用来剔除可用波段以外的干扰光，提高成像清晰度，以及系统的灵敏度。
二、长波通滤光片重要参数说明
1.中心波长（CWL）

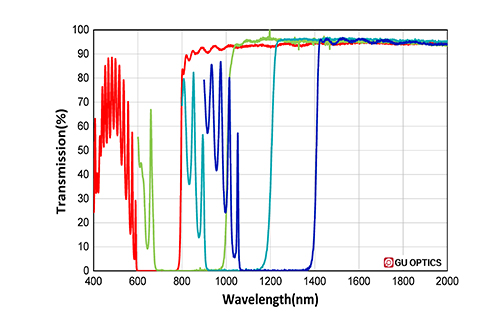

中心波长在长波通滤光片中指透射率升至50%对应的波长，如下图所示。
2.透射带与透过率
透射带是指光线通过的带宽范围，常用透过率指标衡量。透过率是光线透过光学元件后的光功率与透过前的光功率的比值，通常用百分数表示，通带的透过率越高越好。
3.截止带和截止带深度
截止带指要求截止的波长范围。截止范围内的波长所对应的透过率，又叫截止带深度，用来描述滤光片截止程度。截止带深度通常用光密度（OD）来表示。
光密度表征阻光能力，数值与透射率呈负对数相关：高光密度对应低透射率，低光密度对应高透射率。两者换算公式为：
透过率T=10⁻ᴼᴰ×100%
OD=−log(T/100%)
4.截止带陡度
截止带陡度用来描述滤光片从高截止转换为高透过率的带宽。可以从各种起点和终点指定截止带陡度，作为中心波长的百分比。联合光科通常将截止带陡度定义为从10%透过率点到80%透过率点的斜率。公式如下：
截止带陡度=[(λ(T80%)-λ(T10%))/λ(T10%)]*100%
其中，λ指波长，T表示透过率。
