会员价 离轴抛物面反射镜 Φ50.8 mm EFL=101.6mm 保护金 6061-T6
在应用中能有效的降低光线的散射
价格 ￥4,085.00
产品型号
312519
该产品为公益产品，下单将捐助1‰的金额用于援助偏远地区中小学教育
货期 请咨询
快递/邮费 顺丰速运（满500包邮）
产品文件资料 点击即可下载
关于价格
关于价格，网站显示的产品价格均为含税价，含税13%。为回馈会员用户，部分产品参与会员折扣，具体折扣详情见会员信息。
关于产品
关于产品，产品入库前都经过至少2次的检测（镀膜产品经过4次检测），质量有保证，请放心使用。
有关货期
有关货期，现货产品，当天下午四点前下单，均在当天或者第二天发出。没有现货的产品，请咨询 ，我们在尽快备货中，感谢等待。
关于物流
关于物流，产品均是顺丰速运物流，产品第二、或者第三天就能到您手上了。
关于发票
关于发票，产品均提供发票，税点是13个点，下单时填写相关发票信息即可。
关于收货
关于收货，产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。
关于退换货
关于退换货：光学产品属于特殊用品；已使用的产品会影响第二次销售，若非产品本身质量问题，一般不予退换；若产品未拆包装且在规定时间内，可联系客服申请退换。
关于定制&批量
关于定制，如果标准品中没有您需要的产品，可联系我们，或者通过邮件等方式说明您的定制需求。关于批量，如您需要批量购买，与我们联系，我们会给您一个优惠的价格。
- 直径 50.8mm
- 有效焦距 101.6mm
- 母焦距PFL 50.8mm
- 离轴量 101.6mm
- 波长范围 700-10000nm
- 镀膜 Ravg＞96%@700-2000nm，Ravg＞96%@2000-10000nm
- 材料 6061-T6
- 面型不规则 λ/4
- 焦距容差 ±1%
- 偏离角度 90°
- 表面质量 80-50
- 表面粗糙度 RMS＜100Å
- 镀膜类型 金属
镀金离轴抛物面反射镜
一、概述离轴抛物面反射镜的反射表面是母抛物面中截取的一部分。利用离轴抛物面反射镜可以聚焦平行光束或准直点光源，其离轴设计可以使焦点从光路中分离出来。与透镜相比，使用离轴抛物面反射镜不会产生球差、色差，且不会引入相位延迟和吸收损耗。
二、根据所需输出光束直径选择反射镜
当使用一个离轴抛物面反射镜准直发散光源时，通常要根据所需输出光束直径来选择合适的反射镜。光束直径可以很容易地使用入射光的发散半角(Θ)和OAP的反射焦距进行计算。计算光束直径时，使用下列公式：
光束直径 = 2 x sin(Θ) x 反射焦距
如果您需要准直光纤出射的光束，上述公式可以写为：
光束直径 = 2 x NA(光纤) x 反射焦距
三、离轴抛物面反射镜的特有参数和选型
3.1 离轴抛物面反射镜的特有参数
1. 母焦距PFL
母焦距（Parent Focal Length, PFL）是完整母抛物面的焦距，决定了反射面的曲率特性。如下图fp所示。
2.有效焦距
又称为反射焦距（Reflected Focal Length，简称RFL），是从离轴抛物面反射镜的镜面中心到实际焦点的距离。它可由PFL计算得出，是实际使用中更直观的焦距参数。如下图fR所示。
3.偏离角度
又称为离轴角（Off-Axis Angle），是离轴抛物面反射镜的光轴与焦轴之间的夹角。一般来说偏离角度设计为90°或更小角度。如下图Aoff-axis所示。
4.离轴量
离轴量（Off-Axis Distance，简称OAD），是母抛物面的光轴到离轴抛物面反射镜镜面几何中心的垂直距离。当离轴角是90°时，离轴量恰好等于有效焦距（反射焦距）。

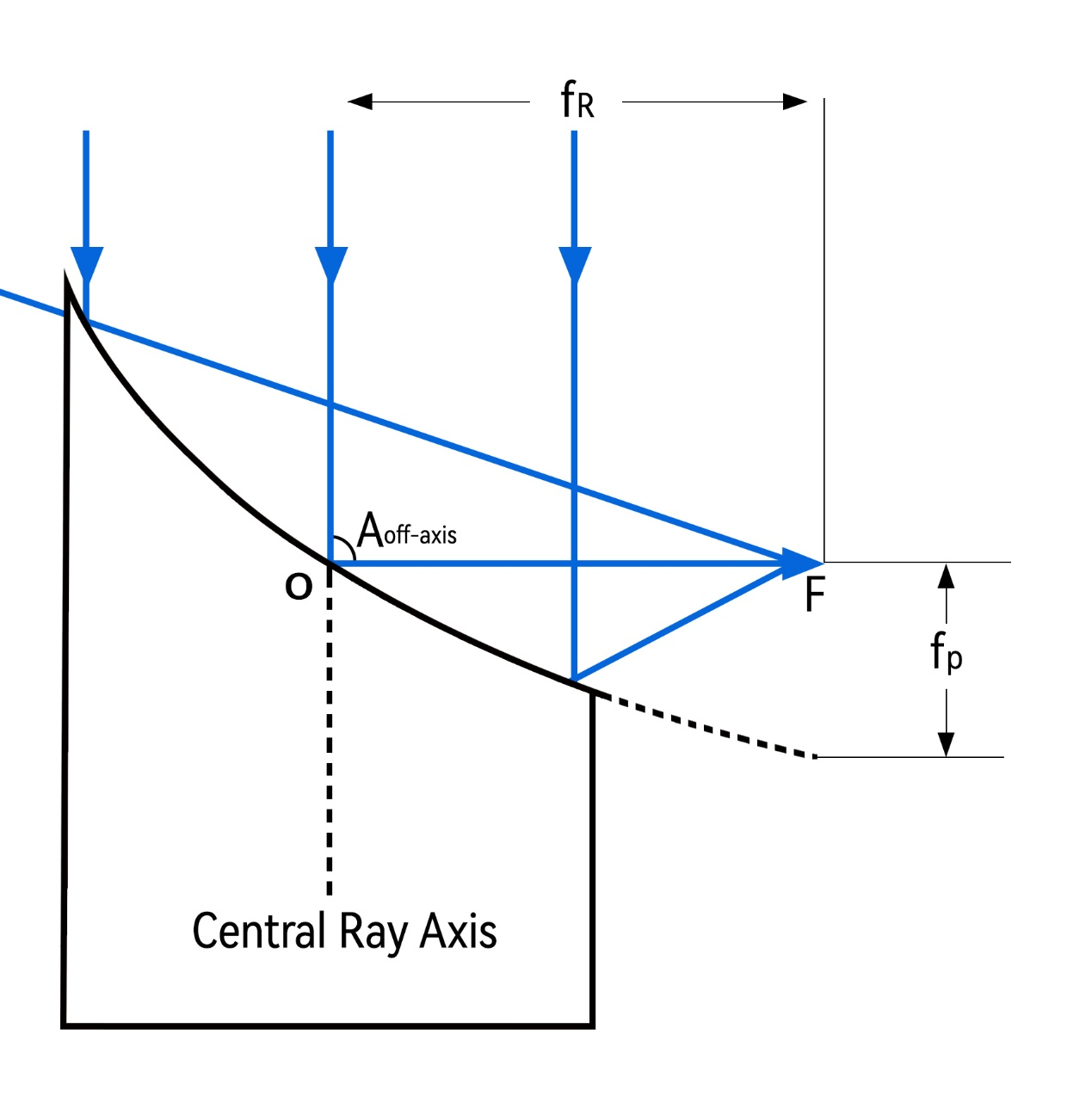

离轴抛物面曲线反射镜示意图
3.2 镀膜和选型
离轴抛物面反射镜通常镀金属膜，常见的膜系如下表所示：
| 膜层类型 | 常用波段 | 特点 |
| 保护性铝膜 | 400-10000nm | 反射率比银膜低（尤其是可见光波段），但价格比银膜便宜 |
| 保护性银膜 | 400-10000nm | 反射率相对铝膜更高，但价格比铝膜贵 |
| 保护性金膜 | 700-10000nm | 红外波段性能优秀 |
镀金离轴抛物面反射镜（Gold Off-Axis Parabolic Mirrors），反射面是抛物面的一部分，焦点位于光轴之外。平行于抛物面中轴的光线经抛物面反射会聚于焦点。
联合光科推出直径25.4mm、50.8mm镀有金膜、银膜、铝膜离轴角为90°的离轴抛物面反射镜标准品，根据不同镀膜使其在可见光波段、近红外波段、红外波段有良好的光学性能，这些离轴抛物面反射镜的表面粗糙度分别为50Å和100Å使其在应用中能有效的降低光线的散射，其被广泛应用到反射光学系统、激光聚焦系统、太赫兹等产品或是相关领域。
联合光科是标准的反射镜光学产品供应商，我们不仅提供大量反射镜现货标准品，同时也可根据您的需求为您定制反射镜。
