平面刻线衍射光栅
制作原始或者母光栅的初始步骤是对基底材料的选择,通常为玻璃或者铜。将基底材料抛光至高平整度并对其镀一层很薄的铝膜。刻划平行度和刻线的等距需要漫长的时间进行调整,可能需要花费几天进行设置并在实际刻划之前进行测试。刻划机必须能够在每次刻划后让钻石刀头按精确路线折回,并按预定量对基底进行刻划。刻线的平行度和位移必须精确控制。
对刻划要有一系列的测试,对光栅的效率,刻线外形和杂散光要进行检查。每次测试后,可能需要一个小的机械调整。为了优化刻线外形以达到特定的光学特性,可能需要一周或者更长时间进行重复测试。经过彻底测试后,才能在一块大的基板上刻划原始光栅。原始光栅非常昂贵,所以在复制光栅开发出来之前,光栅只能有限使用。
联合光科提供联合光科提供多种尺寸及刻线数的平面平面刻线衍射光栅(Ruled Diffraction Gratings),如您有任何问题或需求,都可以联系我们,我们将竭诚为您服务。
平面刻线衍射光栅
注意事项:
光栅的表面极易损坏,故拿取时只能接触边缘;最好佩戴乳胶手套或指套来防止手指上的脏污接触光栅表面;光栅上的灰尘不能用接触式的方法去清洁;光栅表面可能会存在不影响性能的轻微表面瑕疵,而该光栅仍是合格品。
光栅基片材料 浮法玻璃
表面光洁度 60-40
尺寸公差 ±0.5mm
厚度公差 ±0.5mm

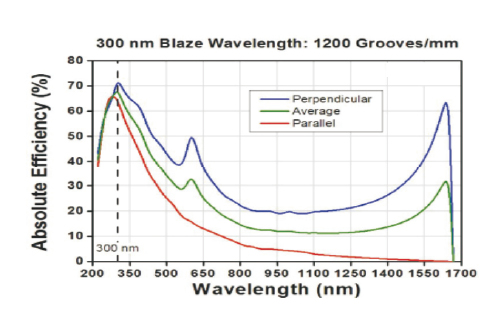

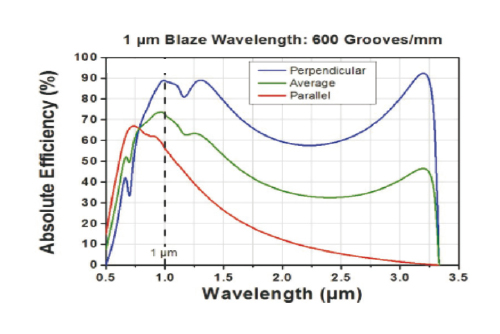

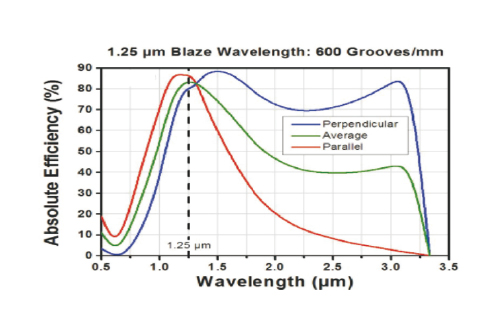

效率 60%-80%@闪耀波长
有效孔径 90%
损伤阈值 350mJ/cm²@200ns脉冲激光40W/cm²连续激光
产品编号
规格参数
尺寸
刻线数
闪耀波长
闪耀角
货期
对比
价格
购买
12.5x25x9.5mm
75Lines/mm
10.6μm
21°0'
请咨询
¥1,500.00
12.5x25x9.5mm
100Lines/mm
10.6μm
27°0'
请咨询
¥1,500.00
12.5x25x9.5mm
150Lines/mm
10.6μm
35°0'
请咨询
¥1,500.00
25x50x9.5mm
75Lines/mm
10.6μm
21.00°
请咨询
¥2,950.00
25x50x9.5mm
100Lines/mm
10.6μm
27°0'
请咨询
¥2,950.00
25x50x9.5mm
150Lines/mm
10.6μm
35°0'
请咨询
¥2,950.00
12.7x12.7x6mm
300Lines/mm
300nm
2.58°
现货
¥635.00
12.7x12.7x6mm
300Lines/mm
500nm
4.30°
现货
¥635.00
12.7x12.7x6mm
300Lines/mm
1000nm
8.63°
现货
¥635.00
25x25x6mm
300Lines/mm
300nm
2.58°
现货
¥995.00
25x25x6mm
300Lines/mm
500nm
4.30°
现货
¥995.00
25x25x6mm
300Lines/mm
1000nm
8.63°
现货
¥995.00
50x50x9.5mm
300Lines/mm
300nm
2.58°
现货
¥2,950.00
50x50x9.5mm
300Lines/mm
1000nm
8.63°
现货
¥2,950.00
12.7x12.7x6mm
600Lines/mm
250nm
4°18'
现货
¥635.00
12.7x12.7x6mm
600Lines/mm
300nm
5.16°
现货
¥635.00
12.7x12.7x6mm
600Lines/mm
400nm
6.89°
现货
¥635.00
25x25x6mm
600Lines/mm
250nm
4°18'
现货
¥995.00
25x25x6mm
600Lines/mm
300nm
5.16°
现货
¥995.00
25x25x6mm
600Lines/mm
400nm
6.89°
现货
¥995.00
