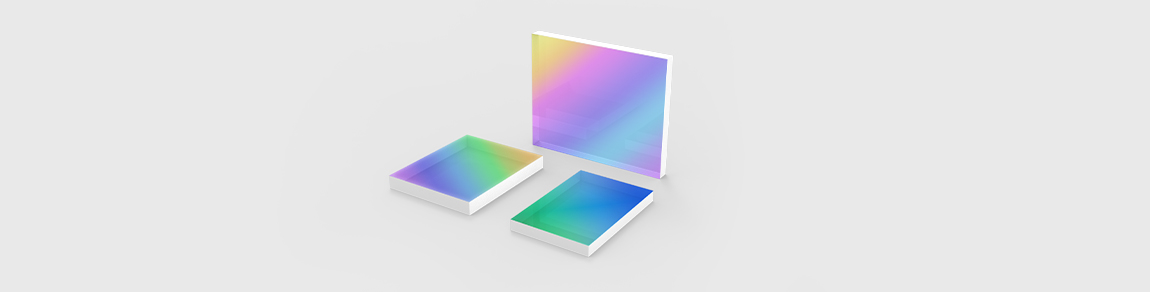

透射光栅
光栅是由一系列等距平行刻线组成的光学元件,它是利用光的衍射和干涉原理进行分光的一种色散元件,被广泛应用到生化仪器、光谱仪器、分光光度计等相关产品上或相关领域中。
透射式光栅(Transmission Gratings)光路设计简单,对于使用固定式光栅的应用,透射光栅优势明显,比如光谱仪。入射光束在光栅背面以固定角度发生色散。透射光栅对一些类型的光栅准直误差不敏感。为了获得高衍射效率,透射光栅刻线密度不高。衍射角会随刻线密度的增加而增大,基底材料的折射率限制了长波的透射率,从而导致性能降低。光栅的色散特性使其适用于使用小型探测器阵列的紧凑系统。这种光栅对于偏振也不敏感。
联合光科提供尺寸为12.7mm、25mm、50mm多种透射光栅,如您有任何问题或需求,都可以联系我们,我们将竭诚为您服务。
透射光栅
注意事项:
光栅的表面极易损坏,故拿取时只能接触边缘;最好佩戴乳胶手套或指套来防止手指上的脏污接触光栅表面;光栅上的灰尘不能用接触式的方法去清洁;光栅表面可能会存在不影响性能的轻微表面瑕疵,而该光栅仍是合格品。
光栅基片材料 见列表
表面光洁度 60-40
尺寸公差 ±0.5mm
厚度公差 ±0.2mm
有效孔径 90%
产品编号
规格参数
尺寸
刻线数
闪耀角
类型
货期
对比
价格
购买
12.7x12.7x2mm
300Lines/mm
8.63°
紫外光栅
现货
¥850.00
12.7x12.7x2mm
600Lines/mm
22.02°
紫外光栅
现货
¥850.00
12.7x12.7x2mm
830Lines/mm
19.39°
紫外光栅
现货
¥850.00
12.7x12.7x2mm
1200Lines/mm
36.87°
紫外光栅
现货
¥850.00
25x25x2mm
300Lines/mm
8.63°
紫外光栅
现货
¥2,750.00
25x25x2mm
600Lines/mm
22.02°
紫外光栅
请咨询
¥2,750.00
25x25x2mm
830Lines/mm
19.39°
紫外光栅
现货
¥2,750.00
25x25x2mm
1200Lines/mm
36.87°
紫外光栅
请咨询
¥2,750.00
50x50x2mm
300Lines/mm
8.63°
紫外光栅
请咨询
¥5,450.00
50x50x2mm
600Lines/mm
22.02°
紫外光栅
现货
¥5,450.00
50x50x2mm
830Lines/mm
19.39°
紫外光栅
请咨询
¥5,450.00
50x50x2mm
1200Lines/mm
36.87°
紫外光栅
请咨询
¥5,450.00

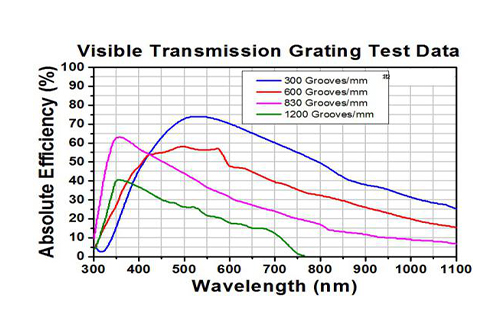

12.7x12.7x3mm
300Lines/mm
17.46°
可见波段光栅
请咨询
¥735.00
12.7x12.7x3mm
600Lines/mm
28.69°
可见波段光栅
现货
¥735.00
12.7x12.7x3mm
830Lines/mm
29.87°
可见波段光栅
请咨询
¥735.00
12.7x12.7x3mm
1200Lines/mm
36.87°
可见波段光栅
请咨询
¥735.00
25x25x3mm
300Lines/mm
17.46°
可见波段光栅
请咨询
¥1,050.00
25x25x3mm
600Lines/mm
28.69°
可见波段光栅
请咨询
¥1,050.00
25x25x3mm
830Lines/mm
29.87°
可见波段光栅
请咨询
¥1,050.00
25x25x3mm
1200Lines/mm
36.87°
可见波段光栅
现货
¥1,050.00
