新品 400-1700nm 分辨率640×512 USB口相机
价格 ￥301,000.00
产品型号 680100
货期 请咨询
快递/邮费 顺丰速运（满500包邮）
- 芯片型号 /
- 工作波长 400-1700nm
- 分辨率 640×512
- 数据接口 USB2.0
- 像元尺寸（μm） 15μm
- 传感器尺寸（mm） 9.6×7.68mm
- 帧率（fps） 50

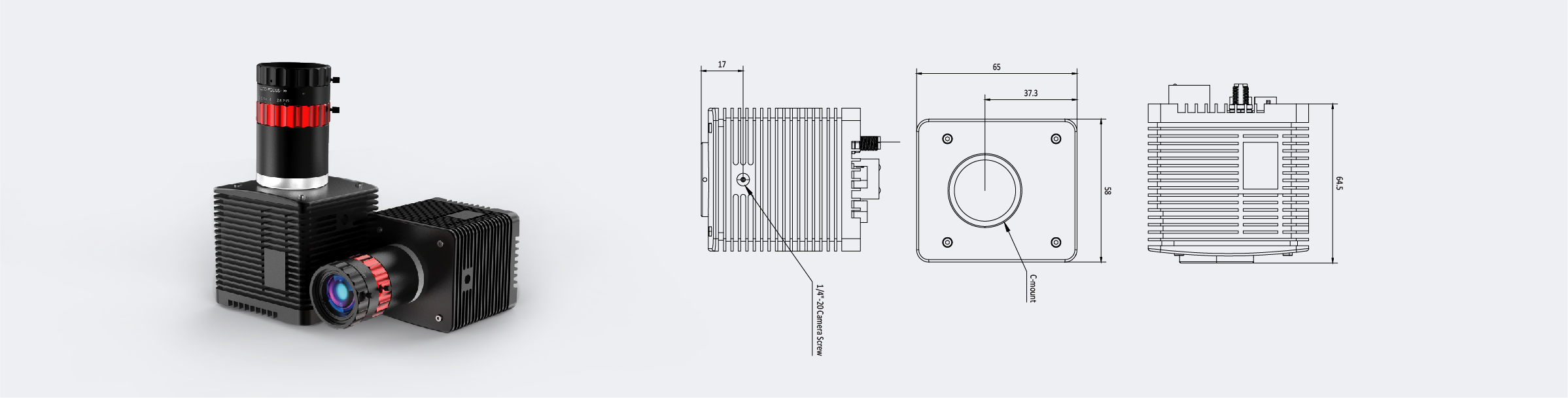

- 尺寸（mm） 65×58×64.5mm
- 镜头接口 C-Mount
| 产品编号 | 680100 | |
| 探测器 | InGaAs焦平面探测器 | |
| 工作波长 | 400～1700 nm | |
| 分辨率 | 640 x 512 | |
| 像元尺寸 | 15 μm | |
| 传感器尺寸 | 9.6mm x 7.68mm | |
| 量子效率 | ＞70 % (1.0 ~ 1.6 μm） | |
| 帧率 | 50 Hz | |
| 积分类型 | snapshot | |
| 积分时间 | 50 μs ~ 20 ms | |
| 板载图像处理 | 单点/两点校正、坏点替换、图像去噪、图像平滑，可控制的快门补偿 | |
| ADC | 14 bit | |
| 模拟视频输出 | PAL和NTSC制式自适应，SMA接头 | |
| 数字输出 | USB | |
| 电源输入 | 12V DC | |
| 功率 | 机芯稳态功耗不超过2.5W（25℃环境下，无TEC模式） | |
| 尺寸 | 65 mm x 58 mm x 64.5 mm | |
| 重量 | 300 g（不含镜头） | |
| 镜头接口 | C口 | |
| 安装螺纹 | 1/4-20相机标准螺纹 | |
| 工作环境温度 | -20 ℃ ~ +50 ℃（标准产品）（可提供：-40 ℃ ~ +60 ℃） | |
| 存储温度 | -40 ℃ ~ +80 ℃ | |
延长环选型
输入镜头编号 620100 or 620101 的放大倍率，计算镜头的对焦距离、前景深、后景深、光学后焦距、转接环调节长度，以及镜头适配的延长环型号。
放大倍率:| 对应放大倍率的光学参数 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 放大倍率 | 对焦距离 | 前景深 | 后景深 | 光学后焦 | 转接环调节长度 | 延长环选择 | |||
| 产品选型方案 | |||||||||
|
镜头：680100，400-1700nm 分辨率640×512 USB口相机 转接环：670204，转接环 V38 to M72，包含可调结构，需要调节延伸 mm 延长环： |
|||||||||
注意：
1. 放大倍率计算公式：放大倍率 = 芯片长度 / 视野大小（放大倍率填写正值，620100的范围是 0.0x～1.0x；620101的范围是 0.0x～0.33x）
2. 此系列线扫镜头需要镜头，转接环，延长环配合使用，请参考产品组合示意图：
3. 620100工作距离250mm以上，对焦距离误差＜1%，景深误差＜1%； 620101工作距离1000mm以下，对焦距离误差＜1%，景深误差＜1%。
4. 620100镜头前端到镜片的距离为10.65mm；620101镜头前端到镜片的距离为3.93mm。
5. 转接环调节长度：转接环670204为可调节结构，匹配对应的放大倍率时，除了需要延长环，还需要调节转接环长度。
6. 此选型方案适用于M72接口相机，其他接口请咨询。
我们的SWIR相机工作波段为900-1700nm，分辨率高达640X512，为了不同应用场景，配备了USB，千兆网，Camera Link等不同的数据接口系列。
