光学滤光片核心指南：原理、参数与分类详解
伴随现代光学技术的快速发展，显微镜观测、光谱分析、机器视觉检测等精密应用，对光学系统的光谱调控精度要求与日俱增。而在这类系统中，光学滤光片正扮演着 “光谱守门人”的关键角色 —— 它能选择性透射光谱的特定部分，同时高效阻隔其余波长，为光学系统提供精准的光谱调控能力。本文将系统梳理光学滤光片的核心原理、关键技术参数、主流分类及应用特性，助力从业者精准选型。

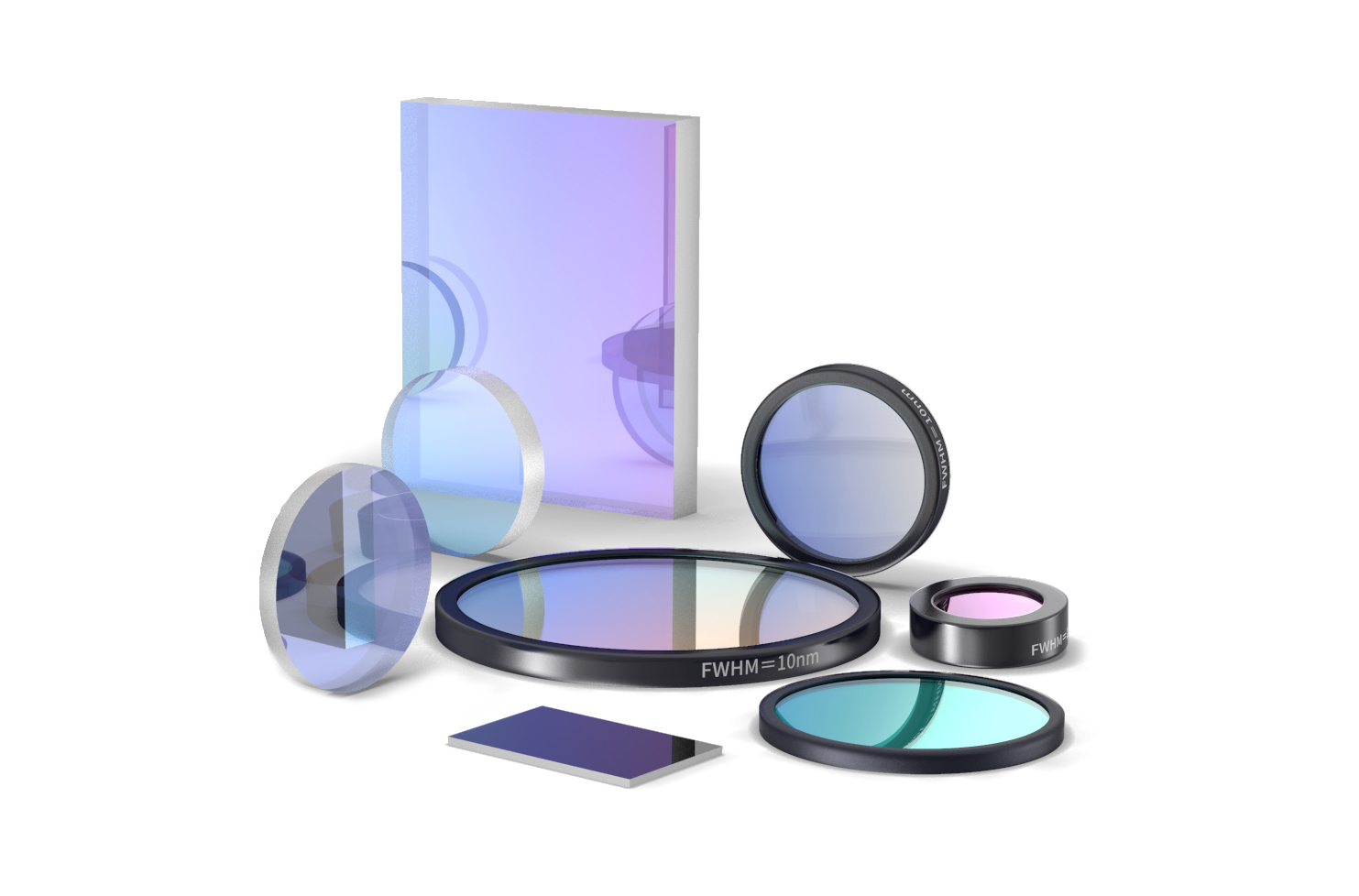

图1滤光片展示图
核心原理：光谱选择的底层逻辑
光学滤光片的核心功能源于对光的选择性作用，其实现路径主要分为两类：一是利用材料本身的吸收特性，对特定波长光进行吸收阻隔；二是基于薄膜干涉原理，通过精密镀膜使特定波长光因干涉加强而透射，其余波长因干涉相消而被阻隔。这两种原理衍生出的不同制造技术，决定了滤光片的性能差异与应用场景分化。目前，干涉型滤光片因设计灵活、性能优异成为主流，而吸收型滤光片凭借成本优势在基础场景中仍有广泛应用。
关键技术参数：滤光片性能的核心指标
准确理解滤光片参数是选型的前提，以下为行业通用核心指标的权威解读：
1. 中心波长（CWL）
作为滤光片的核心定义参数，在长波通滤光片中指透射率升至50%的波长（如下图2所示），在短波通滤光片中指透射率降至50%的波长（如下图3所示），在带通滤光片中指通光波段的光谱中点（如下图4所示），.jpg)
图2 长波通滤光片的中心波长示意图
.jpg)
.jpg)
2. 带宽与半峰全宽（FWHM）
带宽即滤光片允许通过的波长范围，行业通用半峰全宽（FWHM）量化——指滤光片透射率达到峰值50%时，对应两个波长点之间的间隔（如图4所示）。根据带宽范围可分为：10nm及以下的窄带滤光片（适用于激光净化、化学检测）；25-50nm的中带宽滤光片（主流机器视觉应用）；50nm以上的宽带滤光片（荧光显微镜等场景）。例如，峰值透射率90%的滤光片，其FWHM由透射率45%对应的两个波长界定。
3. 截止范围：
指除了通带以外，要求截止的波长范围。截止程度通常会在光密度中指定。
4. 光密度（OD）
表征滤光片的阻光能力，数值与透射率呈负对数相关：高光密度对应低透射率，低光密度对应高透射率。两者换算公式为：
透过率T=10⁻ᴼᴰ×100%
OD=−log(T/100%)
不同场景对OD要求差异显著：拉曼光谱、荧光显微镜需OD≥6.0的极端阻隔能力；激光分离净化、机器视觉选用OD3.0-4.0即可；颜色排序等基础场景OD≤2.0足够满足需求。
5. 斜率
斜率是边通滤光片（长波通、短波通）的关键指标，描述从高阻隔到高透射的过渡带宽，通常以截止波长的百分比表示。通常定义为10%透射率到80%透射率的波长间隔，如500nm长波通滤光片若斜率为1%，则在5nm带宽内完成透射率从10%到80%的转换。
6. 二向色性特性二向色性滤光片可根据波长实现透射与反射的选择性切换——特定波长范围光透射，其余波长光反射。如下图5所示。
主流分类：特性与原理划分的应用矩阵
光学滤光片可基于光谱特性、工作原理双重维度分类，不同类型适配差异化场景需求：
1. 光谱特性分类
·长波通滤光片：允许长波长光透射，阻隔短波长光， 核心参数为中心波长，斜率，透射波段，截止波段和截止深度（光密度）。
·短波通滤光片：允许短波长光透射，阻隔长波长光，核心参数为中心波长，斜率，透射波段，截止波段和截止深度（光密度）。
·带通滤光片：仅允许特定波长范围光通过， 核心参数为中心波长和半峰全宽。
·中性密度滤光片（衰减片）：用于对光源的光功率进行衰减，核心参数是波长范围和光密度。
2. 工作原理与结构分类
·吸收型滤光片：利用有色玻璃等材料的吸收特性实现滤波，优点是成本低、对入射角度不敏感；缺点是光谱边缘陡峭度不足，易产生荧光或热效应，适用于对精度要求不高的基础场景。
·干涉型滤光片：通过基片交替镀制不同折射率介质薄膜，基于干涉原理滤波，设计灵活、性能优异，是高端应用主流；缺点是成本较高，对入射角度敏感。
选型与应用：匹配场景的核心原则
滤光片选型需围绕三大核心要素：一是明确应用场景的光谱需求，如荧光显微镜需宽带带通滤光片+高OD截止能力或专门的荧光显微镜滤光片；二是关注环境参数，如入射角度对干涉型滤光片的影响；三是平衡性能与成本，基础场景优先吸收型，高端精密场景选择干涉型滤光片。
作为光学系统的“光谱调节器”，滤光片的性能直接决定光学检测的精度与可靠性。掌握核心参数定义与分类特性，是实现精准选型的关键。如需适配特定场景的选型方案，或想深挖相关技术细节，欢迎留言一起交流。
图1滤光片展示图核心原理：光谱选择的底层逻辑
光学滤光片的核心功能源于对光的选择性作用，其实现路径主要分为两类：一是利用材料本身的吸收特性，对特定波长光进行吸收阻隔；二是基于薄膜干涉原理，通过精密镀膜使特定波长光因干涉加强而透射，其余波长因干涉相消而被阻隔。这两种原理衍生出的不同制造技术，决定了滤光片的性能差异与应用场景分化。目前，干涉型滤光片因设计灵活、性能优异成为主流，而吸收型滤光片凭借成本优势在基础场景中仍有广泛应用。
关键技术参数：滤光片性能的核心指标
准确理解滤光片参数是选型的前提，以下为行业通用核心指标的权威解读：
1. 中心波长（CWL）
作为滤光片的核心定义参数，在长波通滤光片中指透射率升至50%的波长（如下图2所示），在短波通滤光片中指透射率降至50%的波长（如下图3所示），在带通滤光片中指通光波段的光谱中点（如下图4所示），

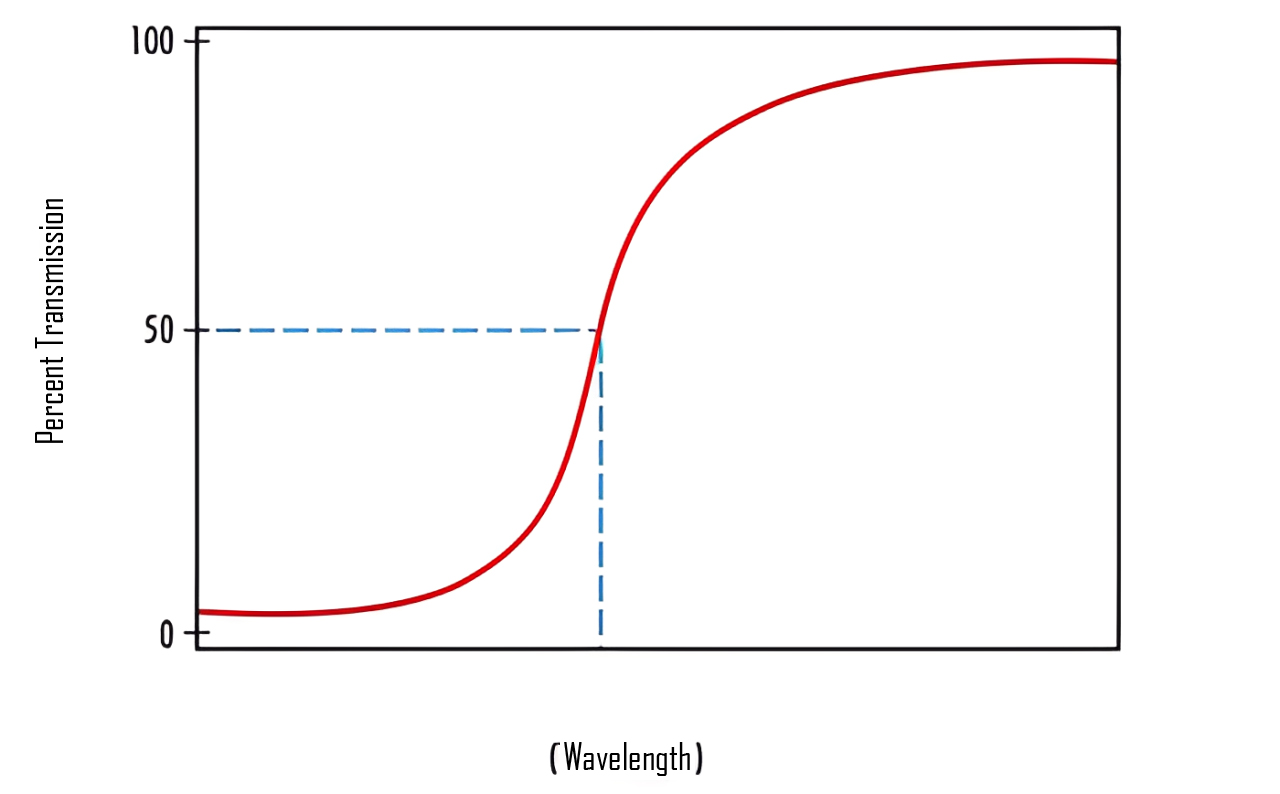

图2 长波通滤光片的中心波长示意图

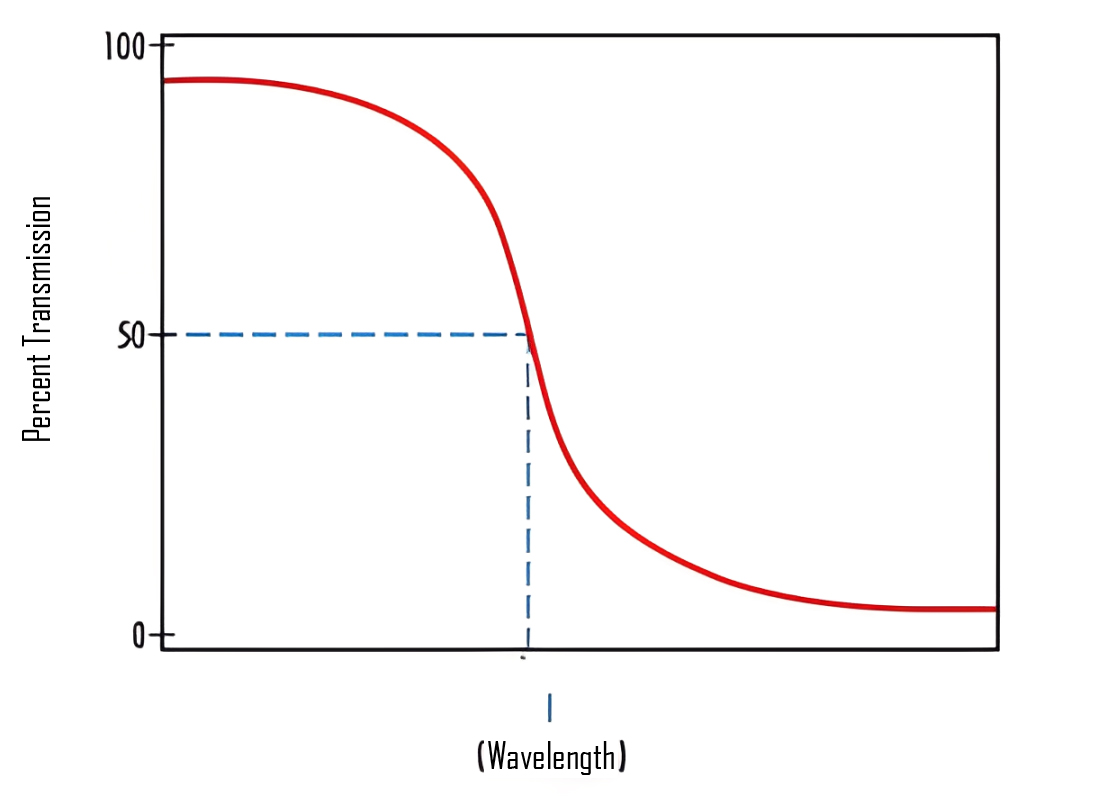

图3 短波通滤光片的中心波长示意图

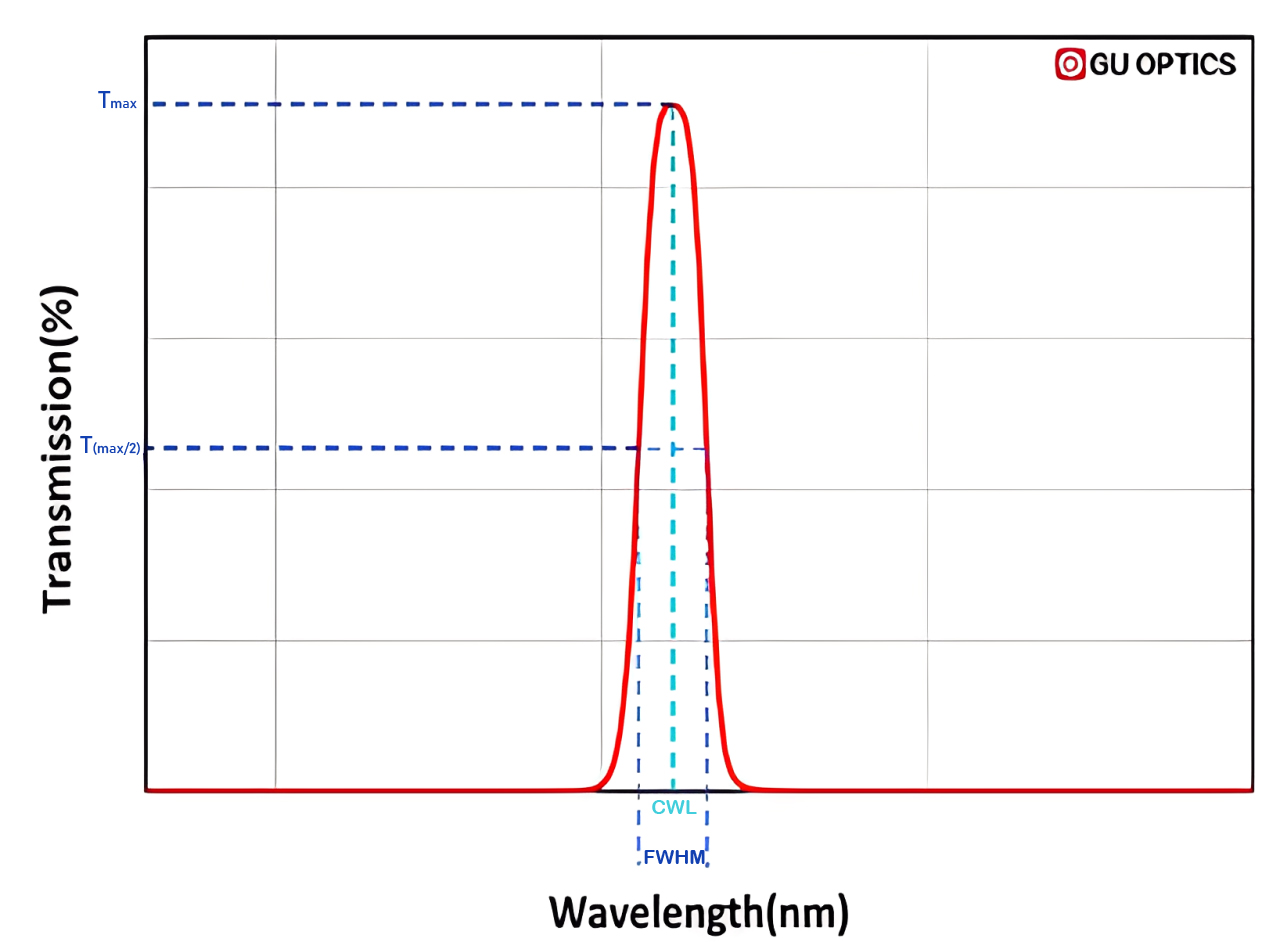

图4 带通滤光片中心波长（CWL）和半峰全宽（FWHM）示意图
2. 带宽与半峰全宽（FWHM）
带宽即滤光片允许通过的波长范围，行业通用半峰全宽（FWHM）量化——指滤光片透射率达到峰值50%时，对应两个波长点之间的间隔（如图4所示）。根据带宽范围可分为：10nm及以下的窄带滤光片（适用于激光净化、化学检测）；25-50nm的中带宽滤光片（主流机器视觉应用）；50nm以上的宽带滤光片（荧光显微镜等场景）。例如，峰值透射率90%的滤光片，其FWHM由透射率45%对应的两个波长界定。
3. 截止范围：
指除了通带以外，要求截止的波长范围。截止程度通常会在光密度中指定。
4. 光密度（OD）
表征滤光片的阻光能力，数值与透射率呈负对数相关：高光密度对应低透射率，低光密度对应高透射率。两者换算公式为：
透过率T=10⁻ᴼᴰ×100%
OD=−log(T/100%)
不同场景对OD要求差异显著：拉曼光谱、荧光显微镜需OD≥6.0的极端阻隔能力；激光分离净化、机器视觉选用OD3.0-4.0即可；颜色排序等基础场景OD≤2.0足够满足需求。

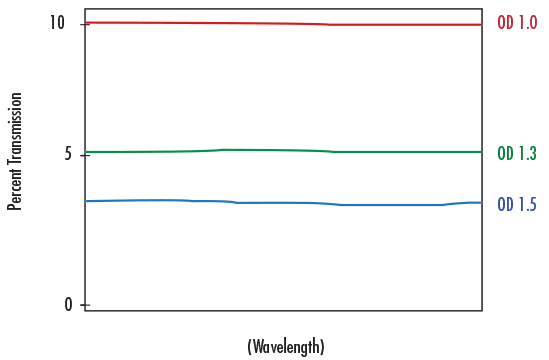

图5 中性密度滤光片中光密度与透过率关系示意图
5. 斜率
斜率是边通滤光片（长波通、短波通）的关键指标，描述从高阻隔到高透射的过渡带宽，通常以截止波长的百分比表示。通常定义为10%透射率到80%透射率的波长间隔，如500nm长波通滤光片若斜率为1%，则在5nm带宽内完成透射率从10%到80%的转换。
6. 二向色性特性二向色性滤光片可根据波长实现透射与反射的选择性切换——特定波长范围光透射，其余波长光反射。如下图5所示。

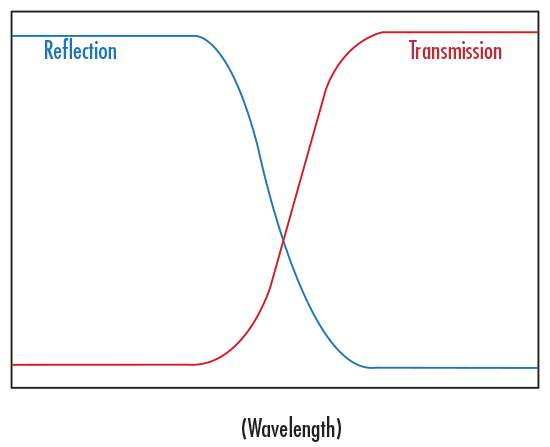

图6 二向色性滤光片光谱示意图
