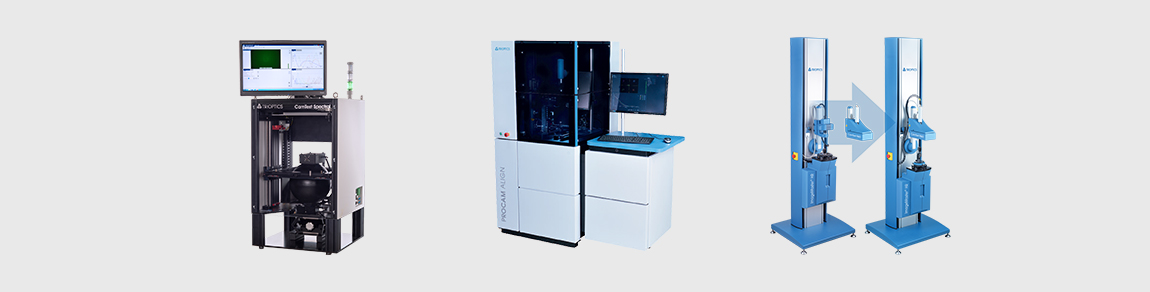

ProCam®相机模组检测装调系统
ProCam®相机模组检测装调系统
全欧光学 ProCam®相机模组检测仪器用于研发或生产中检测相机的装调效果和相机模组的光学参数,通过检测模组成像质量,可完成自动装配和装调,从而使模组达到较佳状态。覆盖波段从可见光(VIS)到长波红外(LWIR)。该产品可检测不同种类的相机模组,装调后相机模组的有效焦距,场曲,光学传递函数(MTF),畸变,传感器(sensor)倾斜,色差,位移和离焦量等,在轴上,轴外都可完成检测。通过更换不同的模块,也能实现生产中的不同要求,如积分球模块可测量白平衡,动态范围,相对照度,传感器坏点,眩光效应和均匀性;分辨率测试标版模块可测量畸变,光学传递函数,色差,视场角,中心轴位置,有效焦距;平行光管模块可测量离焦位置,中心轴位置,空间频率响应(SFR)和光学传递函数等。此系列的全自动六轴AA机台,为模块化设计,可根据用户的不同需求,选配不同的测量功能和自动模块,是相机模组装调的首选设备。

ProCam® Test相机模组光学参数测量仪

ProCam® Test R&D是一款用于研发的全能型高分辨率相机模组光学参数测量设备。较大离轴角度达±110°。采用由电脑自动控制可调焦光管,可实现有限远到无穷远物距的模拟。多种波长范围可选,如可见光、 近红外、中波红外、长波红外 等。 ProCam® Test R&D主体架构基于ImageMaster®HR,现有ImageMaster® HR可以快速实现到ProCam® Test R&D的升级及切换.

功能特点:

  • 能实现已装调好相机模组的MTF、畸变、有效焦距、Sensor的倾斜;位移以及离焦量、场曲、色差等测试
  • 兼容多种相机类型模块在不同视场(轴上、轴外)完成测试
  • 测试视场角度范围±110°
  • 可附加的其他测试选项
  • 可由ImageMaster®HR升级,即可用来测量相机模组
  • 可快速实现相机和软件间通讯
  • 可利用编辑脚本,实现用户自定义测量,例如数据输出

测量参数:

  • ProCam® R&D软件支持并自动测量分析以下参数:
  • LSF
  • 轴上MTF,轴外MTF
  • Sensor多个自由度位置(倾斜、旋转、离焦)
  • 畸变、有效焦距、 色差
  • 其他



ProCam®Test EoL

ProCam® Test EoL是一款用于量产的全能型测量高分辨率相机模组的光学测量仪,共有三种测量模块,ProCam®Test - COL、ProCam® Test - CHART、ProCam®Test -IS。基于模块化的设计,可当做独立的测量设备使用,也可作为模组测量组件整合到装调系统中使用。

测量参数:

ProCam® Test – IS(基于积分球)

  • 白平衡
  • 动态范围
  • 相对照度
  • sensor坏点检测
  • 眩光效应
  • 均匀性
  • 其他

ProCam® Test – CHART(基于chart板)

  • 畸变
  • 动态范围
  • MTF
  • sensor倾斜角
  • 色差
  • 中心轴位置
  • 白平衡
  • 有效焦距
  • 视场角
  • 其他



ProCam® Test – COL(基于平行光管/collimator)

  • SFR
  • MTF
  • 色差
  •  sensor倾斜角
  • 中心轴位置
  • 离焦位置
  • 其他

            ProCam® Test – IS

             ProCam® Test – CHART

ProCam® Test – COL
喜欢
产品编号
产品名称
货期
价格
购买

ProCam®Align Series相机模组装调系统

ProCam® Align是一系列全能型装调设备,包括有用于研发的ProCam ® Align Smart和用于量产的ProCam ® Align lnline,均基于模块化设计,能方便的增加相应的测量功能或其它自动模块,便于客户根据需求选择相应的配置。




AA调整过程示意图



六轴自由度装调自动点胶

ProCam® Align lnline

ProCam® Align smart
喜欢
产品编号
产品名称
货期
价格
购买
请咨询
请咨询
请咨询
请咨询
ProCam® Test相机模组光学参数测量仪
产品编号 750054
物距 0.5m-infinity
样品焦距 1-12mm(其它范围需定制)
视场角 ±110°
测量时间 1-10秒
尺寸规格(宽度、深度、高度) 1500mm, 800 mm, 2000mm
相机接口 MIPI, SPI, various analog, USB, FireWire, CamLink, GigE, custom (CAN, etc.)

ProCam®Align Series相机模组装调系统
技术规格
产品编号 750055 750056
产品型号 ProCam® Align Smart ProCam® Align lnline
调节自由度 6轴 6轴
线性分辨率 ˂ 0.2μm ˂ 0.2μm
线性精度 ˂ 2μm ˂ 2μm
旋转分辨率 ˂ 1.8″ ˂ 1.8″
旋转精度 ˂ 2′ ˂ 2′
产品有效焦距 1…12mm(其它要求可定制) 1…12mm(其它要求可定制)
视场角(test chart结构) 70° 70°
视场角(collimators结构) 170° 170°
UPH(每小时产量) 120pcs 240pcs
相机接口 MIPI、SPI、USB、FireWire、CamLink, GigE, custom (CAN, etc.)



配置规格
产品型号 ProCam® Align Smart ProCam® Align lnline
应用 小型化/研发用装调 量产型设备
流程 串行处理 并行处理
产量 研发/小批量 大批量
靶标

test chart(chart 板)/

collimator(平行光管)

test chart(chart 板)/

collimator(平行光管)

具体流程
样品自动取放 O
预先清洁 O
自动胶滴涂 O
主动装调(六轴)
自动UV固化 O
装调后测试 O O
装调后标记 O
装调后分发 O O
√ 核心模块 O 可选模块 —不可选
