离轴抛物面反射镜：从入门认知到精准选型
一、什么是离轴抛物面反射镜

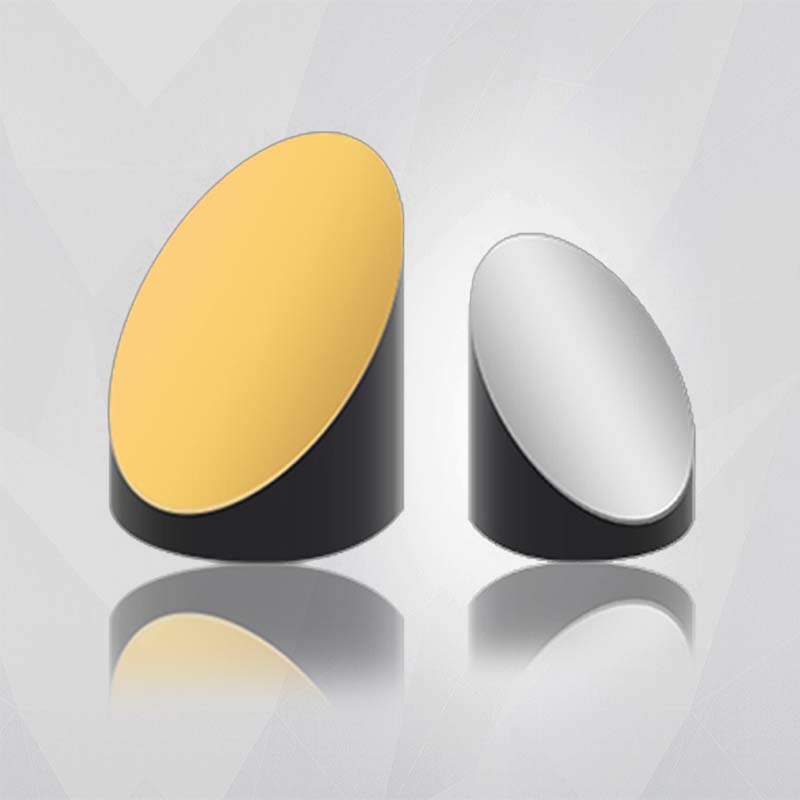

离轴抛物面（Off-Axis Paraboloid，简称 OAP）反射镜是一种高精度光学元件，其核心特征在于反射面取自完整抛物面的一个侧面。与常见的中心对称反射镜不同，离轴抛物面反射镜的反射区域偏离了抛物面的光轴，这也是"离轴"名称的由来。因此，离轴抛物面反射镜的优势在于它允许焦点周围有更多的互动空间，而不会破坏光束。
从物理结构来看，离轴抛物面反射镜通常以铝合金作为基底材料，表面镀金属反射膜层。铝基底不仅提供机械支撑，还为后续的精密加工提供了理想的基础材料。通过数控精密加工技术，可将铝基材加工至很高的面形精度，再经光学镀膜形成最终的反射表面。
二、离轴抛物面反射镜的核心优势
2.1 部分透射元件与球面反射镜的局限性

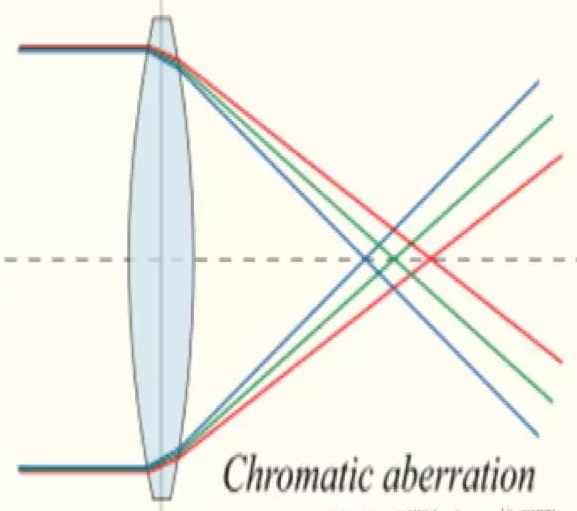

单透镜存在色差（Chromatic Aberration），这是由光学材料的透射色散特性所导致的固有像差。同一光学材料对于不同波长的入射光呈现不同的折射率——短波长折射率较高，长波长折射率较低。因此，不同波长的入射光将具有不同的焦距。短波长光因折射率较高而焦距较短，长波长光因折射率较低而焦距较长。所以，单透镜无法将所有波长的光聚焦到同一像点位置，而是在光轴上形成一系列沿轴向分布的焦点。
2.2 离轴抛物面反射镜的优势
离轴抛物面反射镜既遵循反射定律无色差，又有聚焦时无球差的优点，这是由抛物线的数学性质决定的。

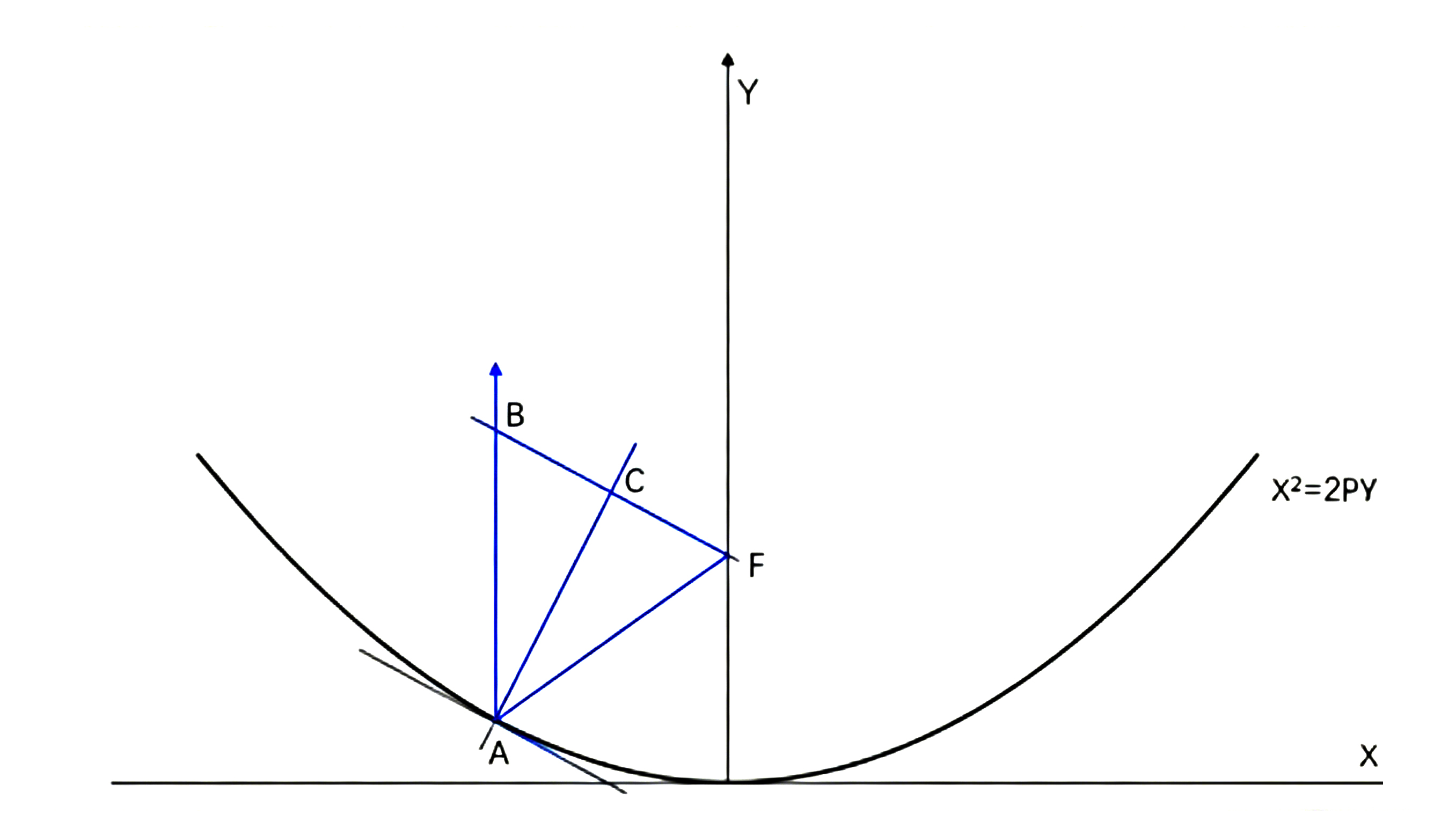

假设下图是一张抛物面曲线图，设抛物线的标准方程为：
（1）
式中，p为抛物线的焦参数，f为焦距，焦点F位于坐标.png)
。
在抛物线上任取一点A
，过该点作抛物线的切线与法线。
对公式（1）求导，可以得到A点切线斜率.png)
，A点法线斜率.png)
，由此得到A点切线方程：
.png)
（2）
法线方程：
.png)
（3）
根据反射定律，入射光线与反射光线关于法线对称。设从焦点F发出的光线经A点反射后，其反向延长线与经过F点的平行切线交于点B。由几何对称性，B点与F点关于法线AC对称。
通过法线方程可求得C坐标.png)
，根据对称性，B点坐标为.png)
。即B点与A点的横坐标相同（均为m），说明从A点反射的光线与Y轴平行，即平行于抛物面的光轴。因为A是抛物线上任意一点，说明经抛物面反射的光线都是平行的。
根据光路可逆性原理，反向亦成立：所有平行于光轴入射的光线，经抛物面反射后均精确汇聚于焦点。.png)
3.1 离轴抛物面反射镜的特有参数
1. 母焦距PFL
母焦距（Parent Focal Length, PFL）是完整母抛物面的焦距，决定了反射面的曲率特性。如下图fp所示。
2.有效焦距
又称为反射焦距（Reflected Focal Length，简称RFL），是从离轴抛物面反射镜的镜面中心到实际焦点的距离。它可由PFL计算得出，是实际使用中更直观的焦距参数。如下图fR所示。
3.偏离角度
又称为离轴角（Off-Axis Angle），是离轴抛物面反射镜的光轴与焦轴之间的夹角。一般来说偏离角度设计为90°或更小角度。如下图Aoff-axis所示。
4.离轴量
离轴量（Off-Axis Distance，简称OAD），是母抛物面的光轴到离轴抛物面反射镜镜面几何中心的垂直距离。当离轴角是90°时，离轴量恰好等于有效焦距（反射焦距）。
离轴抛物面反射镜光路示意图
3.2 镀膜和选型
离轴抛物面反射镜通常镀金属膜，常见的膜系如下表所示：
由于采用全反射设计，离轴抛物面反射镜不存在透射式光学元件因材料色散导致的色差问题，也不会引入透射材料中的群延迟色散（GDD）。此外，反射式设计避免了材料吸收损耗，因而适用于高功率激光加工、红外探测、宽波段光谱分析以及超快激光系统等应用。当然，离轴抛物面反射镜并非总是更好的选择。光束直径、成本、空间限制和应用性能要求等都会影响选择。欢迎在评论区留言进行讨论！
离轴抛物面（Off-Axis Paraboloid，简称 OAP）反射镜是一种高精度光学元件，其核心特征在于反射面取自完整抛物面的一个侧面。与常见的中心对称反射镜不同，离轴抛物面反射镜的反射区域偏离了抛物面的光轴，这也是"离轴"名称的由来。因此，离轴抛物面反射镜的优势在于它允许焦点周围有更多的互动空间，而不会破坏光束。
从物理结构来看，离轴抛物面反射镜通常以铝合金作为基底材料，表面镀金属反射膜层。铝基底不仅提供机械支撑，还为后续的精密加工提供了理想的基础材料。通过数控精密加工技术，可将铝基材加工至很高的面形精度，再经光学镀膜形成最终的反射表面。
2.1 部分透射元件与球面反射镜的局限性
单透镜存在色差（Chromatic Aberration），这是由光学材料的透射色散特性所导致的固有像差。同一光学材料对于不同波长的入射光呈现不同的折射率——短波长折射率较高，长波长折射率较低。因此，不同波长的入射光将具有不同的焦距。短波长光因折射率较高而焦距较短，长波长光因折射率较低而焦距较长。所以，单透镜无法将所有波长的光聚焦到同一像点位置，而是在光轴上形成一系列沿轴向分布的焦点。
单透镜色差示意图

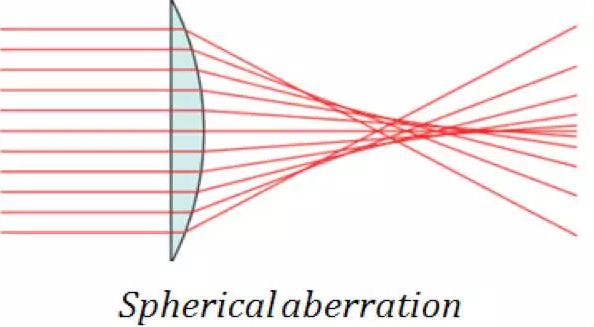

球面透镜存在球差（Spherical Aberration），这是由球面几何形状与理想成像条件之间的矛盾所导致的固有像差。根据几何光学原理，理想成像要求从物点发出的所有光线经光学系统后汇聚于单一像点。然而，球面透镜的曲率半径R恒定，表面各点的曲率中心重合，无法满足等光程条件。当平行光束入射至球面透镜时，靠近光轴的光线聚焦到比较远的地方，远离光轴的光线聚焦到更靠近透镜的地方，在轴向所有光线不能交于一点，而是形成了一个模糊的圆。
球面透镜球差示意图
而反射只遵循反射定律，与入射光的波长无关，反射光学元件对光进行聚焦时不会引入色差。但球面反射镜跟球面透镜一样存在球差，靠近光轴的光线聚焦到比较远的地方，远离光轴的光线聚焦到比较近的地方。2.2 离轴抛物面反射镜的优势
离轴抛物面反射镜既遵循反射定律无色差，又有聚焦时无球差的优点，这是由抛物线的数学性质决定的。
假设下图是一张抛物面曲线图，设抛物线的标准方程为：
（1）式中，p为抛物线的焦参数，f为焦距，焦点F位于坐标
。在抛物线上任取一点A
，过该点作抛物线的切线与法线。对公式（1）求导，可以得到A点切线斜率
，A点法线斜率，由此得到A点切线方程：（2）法线方程：
（3）根据反射定律，入射光线与反射光线关于法线对称。设从焦点F发出的光线经A点反射后，其反向延长线与经过F点的平行切线交于点B。由几何对称性，B点与F点关于法线AC对称。
通过法线方程可求得C坐标
，根据对称性，B点坐标为。即B点与A点的横坐标相同（均为m），说明从A点反射的光线与Y轴平行，即平行于抛物面的光轴。因为A是抛物线上任意一点，说明经抛物面反射的光线都是平行的。根据光路可逆性原理，反向亦成立：所有平行于光轴入射的光线，经抛物面反射后均精确汇聚于焦点。
离轴抛物面曲线示意图
三、离轴抛物面反射镜的特有参数和选型3.1 离轴抛物面反射镜的特有参数
1. 母焦距PFL
母焦距（Parent Focal Length, PFL）是完整母抛物面的焦距，决定了反射面的曲率特性。如下图fp所示。
2.有效焦距
又称为反射焦距（Reflected Focal Length，简称RFL），是从离轴抛物面反射镜的镜面中心到实际焦点的距离。它可由PFL计算得出，是实际使用中更直观的焦距参数。如下图fR所示。
3.偏离角度
又称为离轴角（Off-Axis Angle），是离轴抛物面反射镜的光轴与焦轴之间的夹角。一般来说偏离角度设计为90°或更小角度。如下图Aoff-axis所示。
4.离轴量
离轴量（Off-Axis Distance，简称OAD），是母抛物面的光轴到离轴抛物面反射镜镜面几何中心的垂直距离。当离轴角是90°时，离轴量恰好等于有效焦距（反射焦距）。
离轴抛物面反射镜光路示意图
3.2 镀膜和选型
离轴抛物面反射镜通常镀金属膜，常见的膜系如下表所示：
| 膜层类型 | 常用波段 | 特点 |
| 保护性铝膜 | 400-10000nm | 反射率比银膜低（尤其是可见光波段），但价格比银膜便宜 |
| 保护性银膜 | 400-10000nm | 反射率相对铝膜更高，但价格比铝膜贵 |
| 保护性金膜 | 700-10000nm | 红外波段性能优秀 |
