差几微米的台面形变，纳米干涉实验归零失效；作为精密光学系统不可或缺的核心载体，光学平台是确保光路稳定性的基础装备。从干涉仪的纳米级位移测量到激光加工的微米级光斑定位，每一项精密光学应用的背后，都依赖于光学平台对环境振动的有效抑制。然而，很多使用者对光学平台的认知往往停留在"一块厚重的台面+几个隔振腿"的层面，对隔振原理的核心参数、不同技术路线的差异以及选型中的关键误区缺乏系统性理解。本系列文章将从基础原理到技术实现，全面梳理光学平台的技术体系，帮助读者建立从认知到选型的完整知识框架。  振动对光学系统的影响与振动源
1.1 振动对光学系统的影响
在现代精密光学实验和工业检测中，振动是最主要的干扰源之一。外界振动通过地面传播、结构传递和空气声波等多种途径作用于光学系统，可能导致以下问题：
• 光路偏转：台面微米级的角度倾斜振动，经过几米长的光程放大后，可能导致远端光斑产生毫米级的位移漂移。
• 图像模糊：振动导致的光斑漂移和抖动，使成像系统无法获得清晰的图像。对于需要长时间曝光的显微成像或光谱测量，这种影响尤为显著。
• 测量误差：对于干涉仪、轮廓仪等精密测量设备，振动引入的附加位移直接叠加在测量信号中。假设被测样品的表面起伏为10nm，而振动引入的位移干扰达到100nm，测量结果将完全失去意义。
• 仪器损坏：剧烈振动可能造成光学元件的位移、松动甚至脱落，特别是对于未固定的自由空间光学元件，振动可能导致其从支撑架上滑落。
1.2 振动的分类与来源
振动根据其时间特性可分为两大类：


分类	描述	典型频率范围	对光学系统的影响
周期振动	振动量随时间周期性变化	几Hz至几百Hz	周期性抖动，影响图像稳定性
非周期振动	无确定周期的随机振动或瞬态冲击	宽频带	突发性干扰，难以预测和补偿

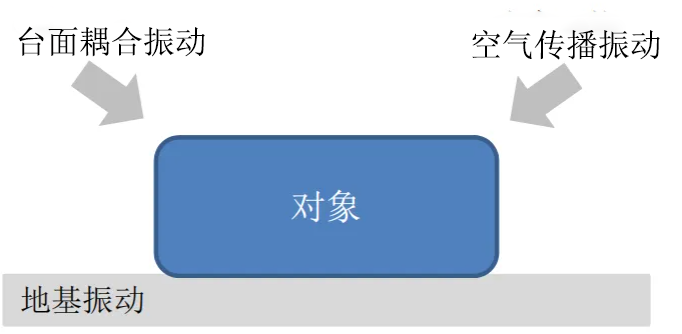

典型的振动源按照传递路径可分为三类：
1.地基振动·建筑物本身的结构振动（HVAC系统、电梯运行、冷却水循环）·交通运输振动（地铁轻轨距离50m内影响显著，公路车辆通行）·地质活动（远处施工、打桩、地面沉降）2.空气传播振动·设备运转噪声（真空泵、压缩机、风机等）·人员活动声（脚步声、谈话声）·空气扰动（开关门的气流冲击、空调出风口直吹）3.台面耦合振动·台面上设备自身运转产生的振动（电机、位移台、扫描装置）·与外部 连接的管线耦合振动（水管、气管、电缆的刚性传递）·人员操作接触（调节光学架、开关设备产生的冲击）



  光学平台隔振基本原理与重要参数  2.1隔振基本原理传递率（Transmissibility）是衡量隔振效果的关键指标，定义为传递到系统的响应振幅与激励振幅之比。对于简谐激励，振动传递率公式为：
其中为频率比（ω为外界振动频率，ωn为隔振系统的固有频率）， 为阻尼比（C为实际阻尼系数，Cc为临界阻尼系数）。振动传递率、频率比、阻尼比三者的关系如下图所示。

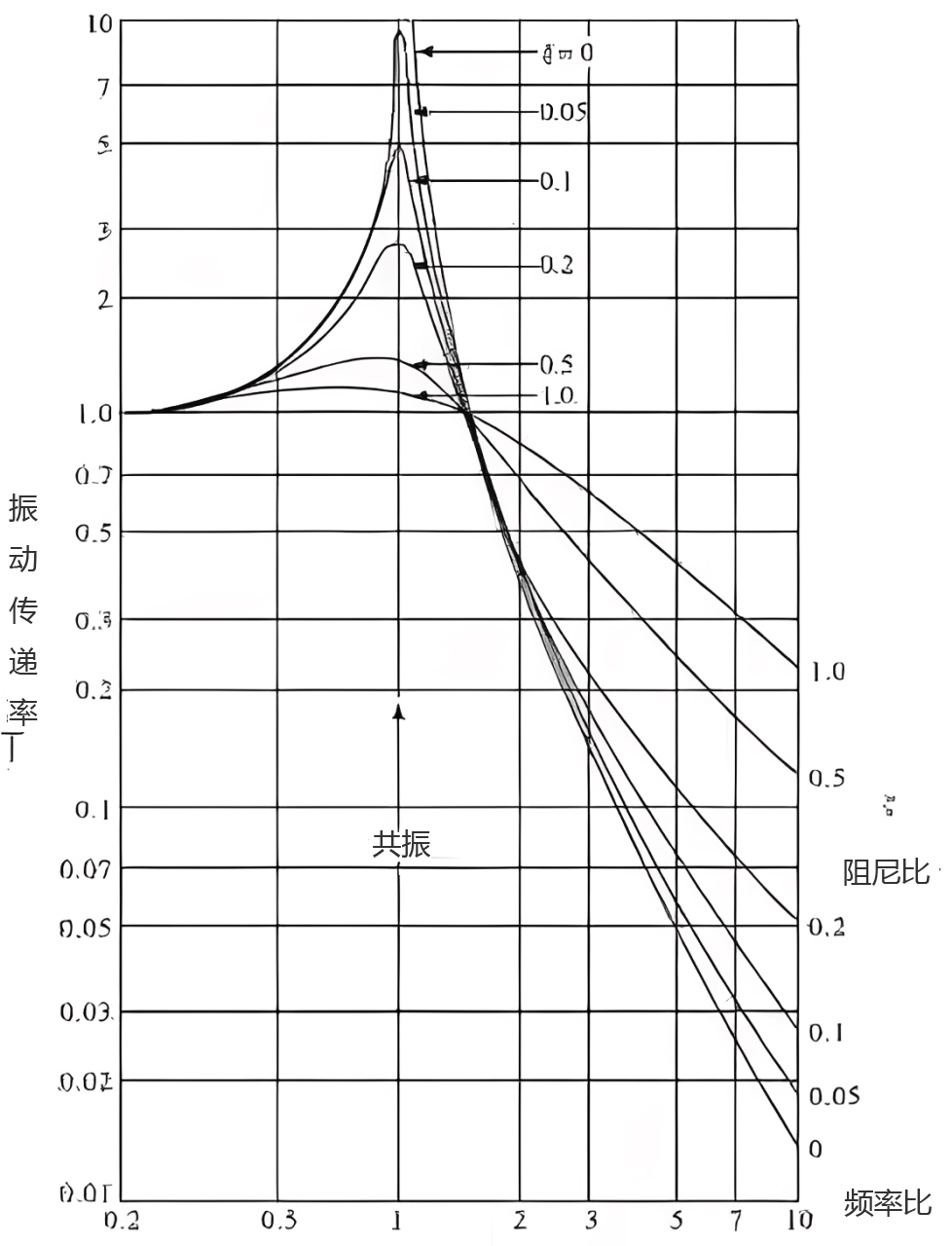

振动传递率、频率比、阻尼比三者关系图
由上述公式和关系图可知：当 g< 时，振动传递率 T>1，会放大外界振动当 g= 时，振动传递率 T=1，外界振动100%传递至平台上方，无隔振效果。当 g> 时，振动传递率 T<1 逐步减小，隔振效果随之逐步增加。如下表所示：

频率比	振动传递率	隔振效果
g<	T>1	无隔振效果
g=	T=1	无隔振效果
g>	T<1	有隔振效果

由此得到结论 g 越大，隔振传递率 T越小，隔振效果越好。而 ，当外界振动频率 ω 确定时，尽量减小隔振系统的固有频率 ωn ，就成为提高隔振系统性能的关键因素。
隔振效率定义为：



例如，当传递率 T=0.1 时，隔振效率为90%，即振动被衰减至原来的10%。

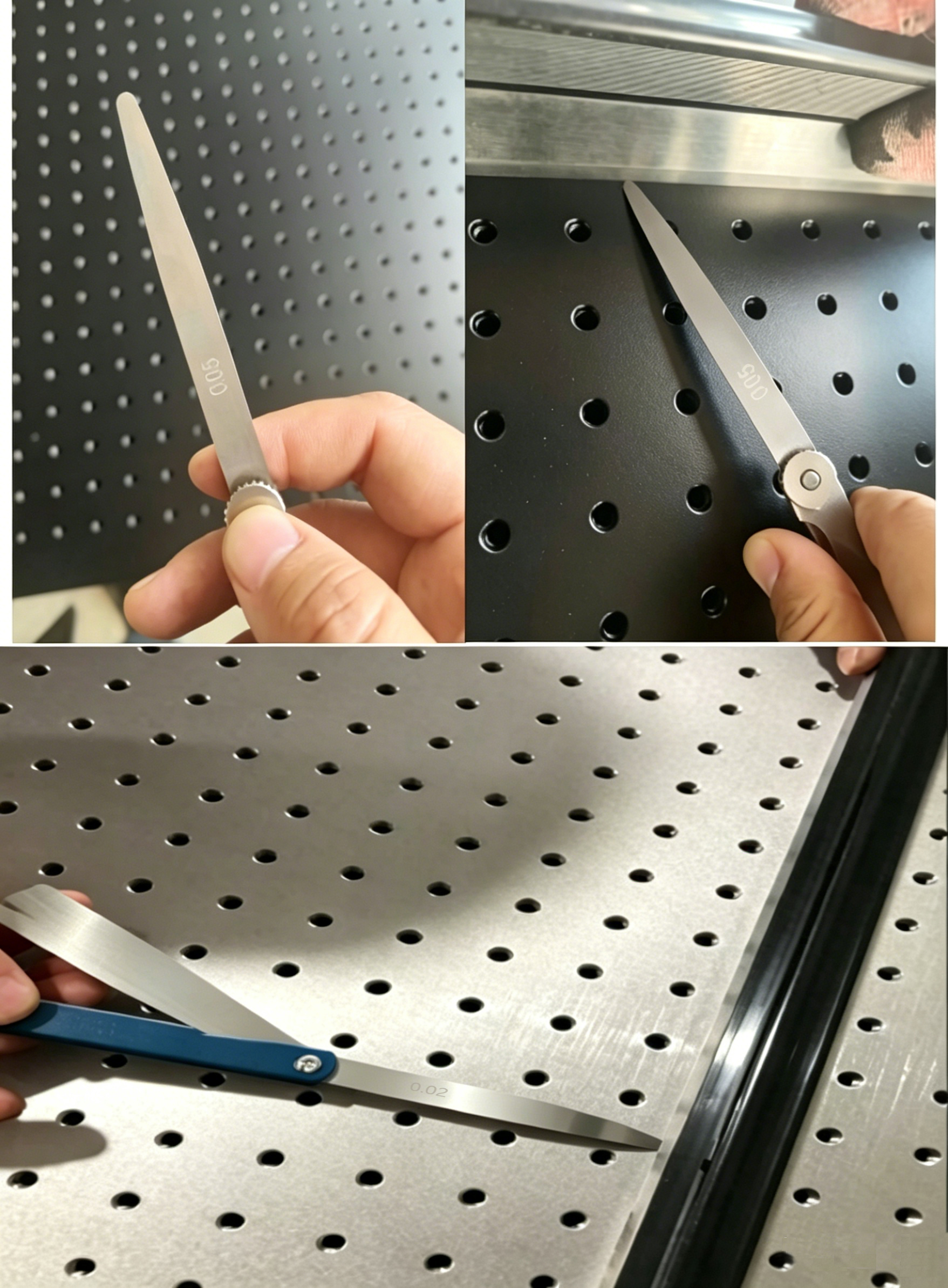

2.2 光学平台的重要参数1. 平面度光学平台的平面度，通常是指单位面积内，被测实际表面相对其理想平面的变动量。平面度仅反映台面的几何精度，不影响振动传递特性。甚至若为了追求高平面度，往往会牺牲掉隔振光学平台的隔振性能，原因如下 ：蜂窝台面若为达到高平面度，通常需要反复磨削，在加工过程中，多次磨削可能导致台面内部应力释放，引起长期形变。为了减少形变，通常需要更厚的台面和更重的质量，这会增加系统惯性，对动态响应和隔振性能产生负面影响。对于需要高平面度的应用（如某些精密测量、对光路共线要求极高的干涉实验），可考虑使用大理石台面，其平面度可达微米级。平面度可使用0 级精度刀刃尺/筛尺进行测量，测量 3 个区域的平面度， 取平均值，如下图所示。

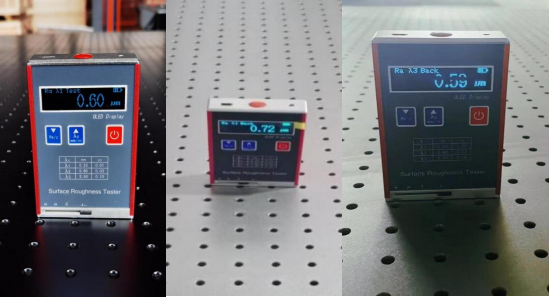

2. 表面粗糙度表面粗糙度表征台面微观表面的起伏程度，是表面加工质量的重要指标。表面粗糙度是静态几何参数，不影响振动传递特性。表面粗糙度越小，说明表面越光滑。可以使用粗糙度检测仪测试光学平台表面的粗糙度，测量不少于 3 个位置的粗糙度， 取平均值，如下图所示。

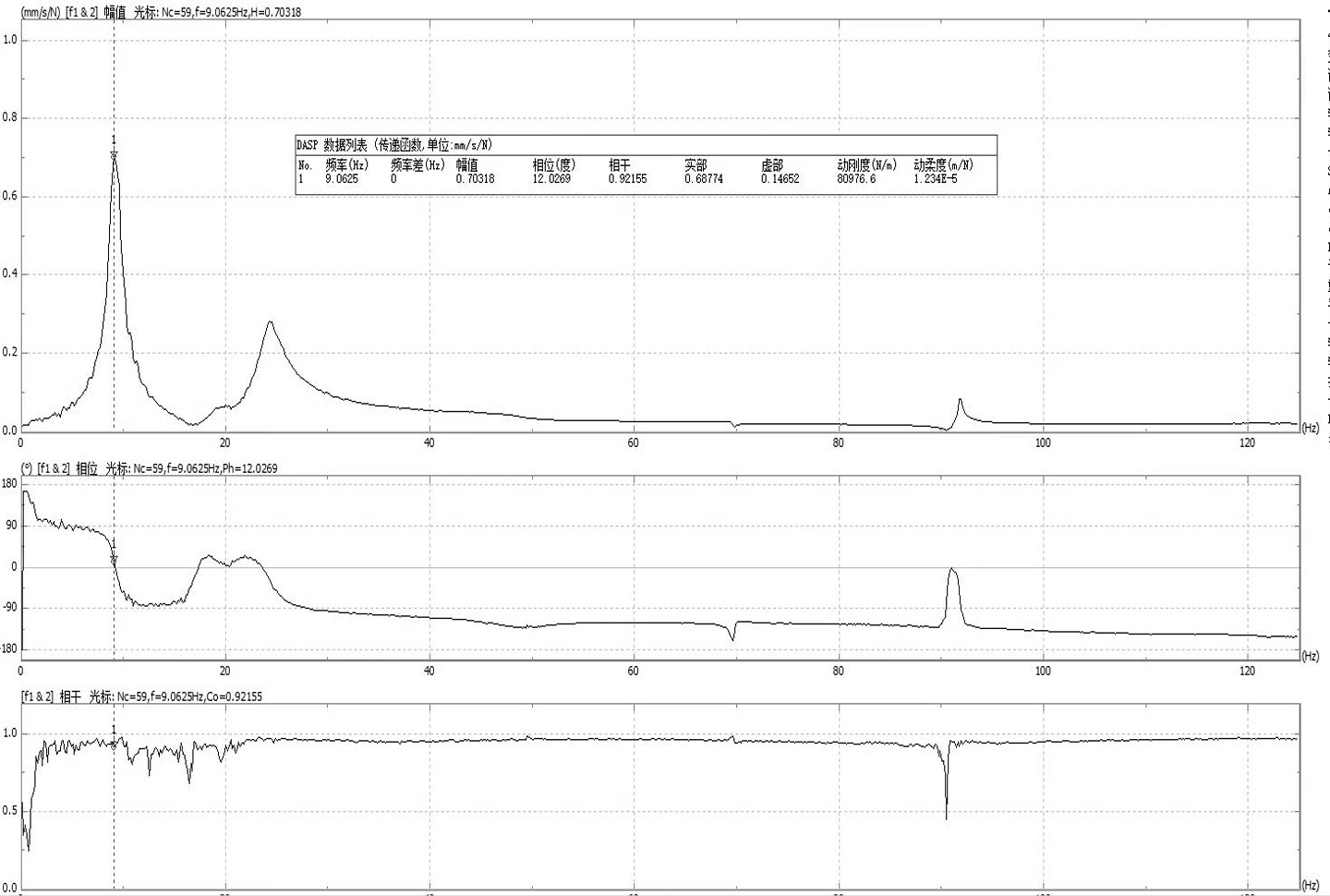

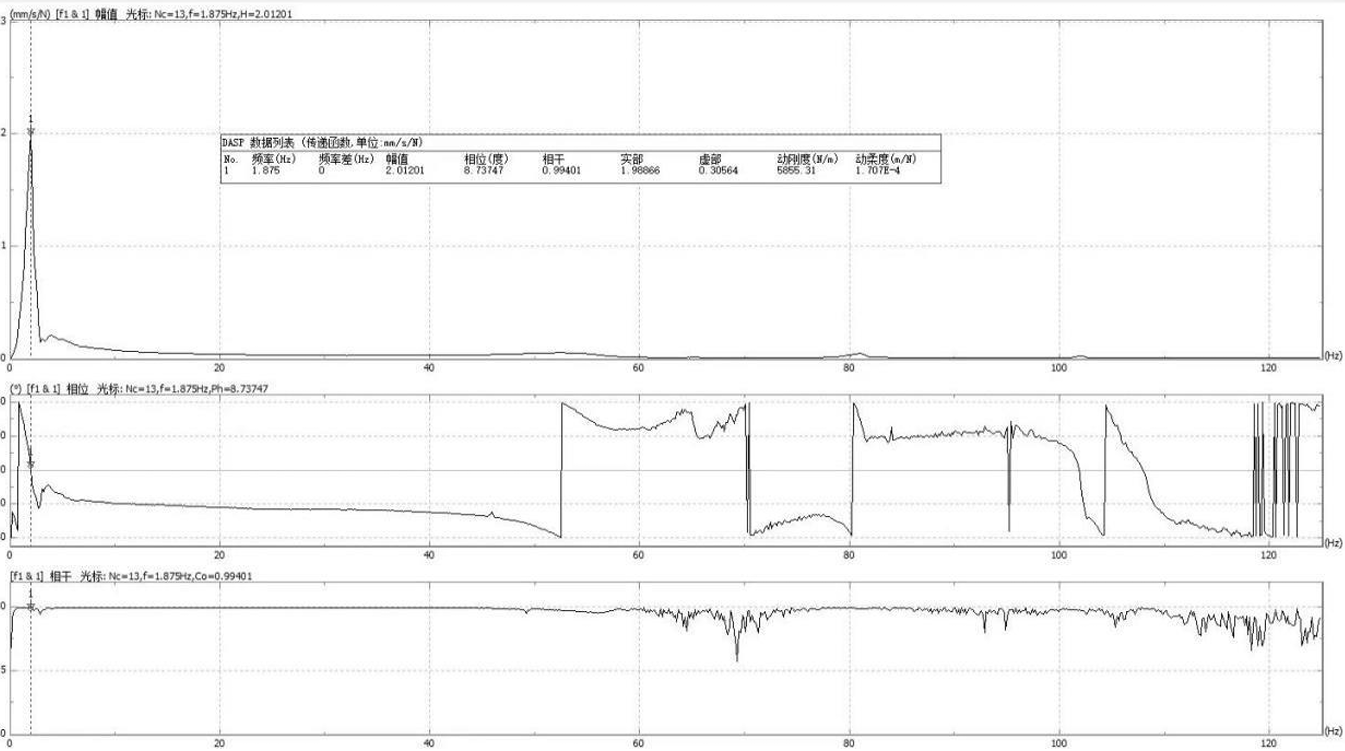

3. 固有频率和振幅固有频率是物体的内在力学属性，其数值与外部激励无关，完全取决于物体自身的材料特性、几何尺寸、结构形式等物理参数。对于光学隔振平台而言，系统的固有频率主要由两大因素共同决定：一是隔振支撑单元的材料性能与结构设计，二是平台台面本身的材质、结构形式、自身质量以及台面上的负载总质量。在其它条件不变的前提下，平台台面自身质量越大、台面上放置的负载质量越大，整个光学平台系统的固有频率就越低。由上文隔振原理可知，固有频率越低，光学平台的隔振性能就越强。固有频率还分为水平方向和竖直方向，通常来说竖直方向的固有频率对整体隔振性能的影响，起到决定性作用，但在高精密的实验中，水平方向的固有频率也是不容忽视的。振动物体离开平衡位置的最大距离叫振动的振幅。固有频率和振幅都可以通过多通道噪音与振动测试仪来进行测试。如下图是某气浮隔振平台固有频率和振幅的测试结果。
本文作为光学平台系列的第一篇文章，系统梳理了振动干扰的来源与传递路径，隔振基本原理以及光学平台平面度、表面粗糙度、固有频率等核心参数的物理意义。
下期预告：下一篇光学平台技术文章将进一步深入技术实现层面：详细解析蜂窝台面、大理石台面等不同结构的力学特性。对比气浮隔振、阻尼隔振等被动隔振技术的性能差异。并介绍主动隔振系统的工作原理与适用场景，帮助读者在实际选型中做出科学判断。
